3D Принтери / СКЕНЕРИ

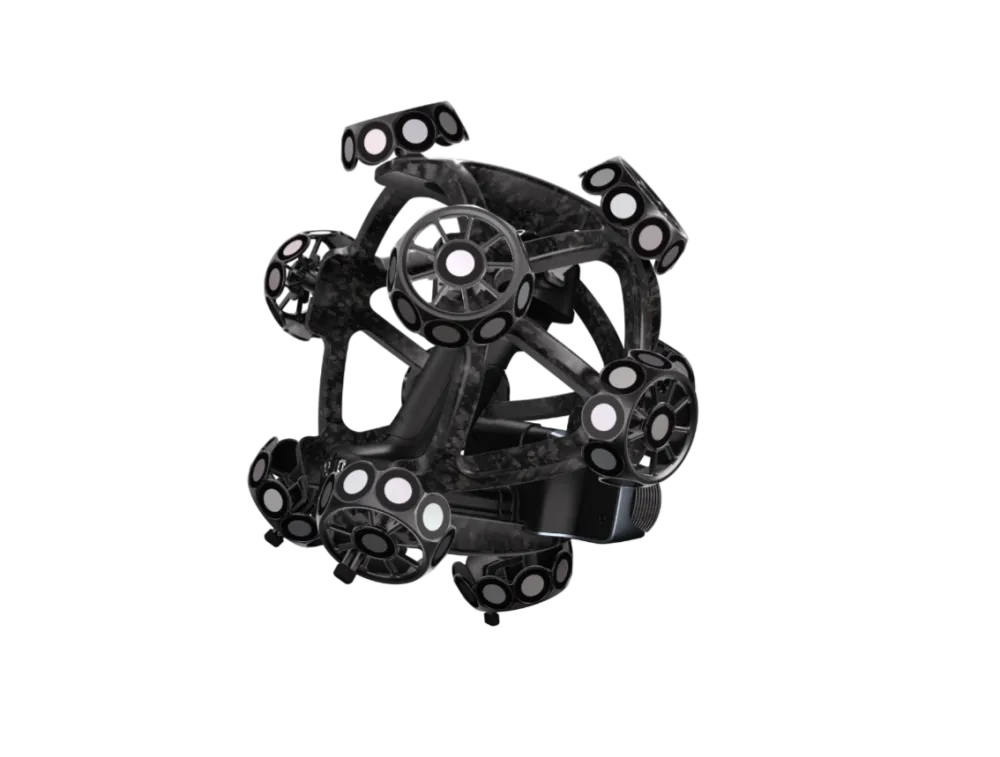

3D скенер

SCANOLOGY TrackScan Sharp-E

Измерване на големи обеми и с висока точност, надхвърлящо границите.

Направете запитване

Технически данни и информация

Параметри	TrackScan Sharp Е
Режим на сканиране	Ултра-бързо сканиране: 81 сини лазерни линии (тройно пресичащи се)
	Хипер-фино сканиране: 17 сини паралелни лазерни линии
	Сканиране на дълбоки отвори: 1 синя лазерна линия
Точност (1)	До 0,025 mm (0,0009 in)
Скорост на измерване	6,000,000 измервания/сек
Зона на сканиране	800 mm × 700 mm
Лазерен клас	Клас Ⅱ (безопасен за очите)
Резолюция	0.02 mm
Обемна точност (2)	10.4 m³ (разстояние 3.5 m): 0.049 mm
	35 m³ (разстояние 5.2 m): 0.070 mm
	95 m³ (разстояние 7.2 m) (3): 0.130 mm
Обемна точност (2) (със система MSCAN)	0.044 mm + 0.012 mm/m
Дълбочина на видимост	300 mm
Дълбочина на полето	400, 800 mm
Файлов формат	.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и др.
Работна температура	-11-45 °C
Работна влажност	10-90% RH (без кондензация)
Режим на интерфейса	USB 3.0, Мрежов интерфейс
Сертифициране	CE, Rohs, WEEE, FCC
Патенти	CN109000582B, CN110992393B, CN111678459B, CN111694665B, CN112802002B, CN112867136B, CN112964196B, CN113188476B, CN113340234B, CN113432561B, CN113473034B, CN113514008B, CN113766083B, CN114001696B, CN114205483B, CN114554025B, CN114627249B, CN115289974B, CN115325959B, CN115493512B, CN115511688B, CN115661369B, CN115690333B, CN115695763B, CN116136396B, CN116206069B, CN116244730B, CN209263911U, CN210567185U, CN211121096U, CN214149174U, CN218103220U, CN218103238U, CN218411072U, CN218584004U, CN218734448U, CN219829788U, CN219834226U, CN307756797S, EP3392831B1, EP3907702B1, KR102096806B1, US10309770B2, US11060853B2, US11493326B2
(1) Акредитиран по ISO 17025: Оценката на грешката при измерване (размер) (PS) се основава на стандарта VDI/VDE 2634 Част 3 и спецификацията JJF 1951. (2) Акредитиран по ISO 17025: Оценката на грешката в разстоянието между сферите (SD) се основава на стандарта VDI/VDE 2634 Част 3 и спецификацията JJF 1951. (3) Индустриалният обхват за измерване с висока точност на TrackScan Sharp-E е до 90 m³, а неговият обхват на сканиране е до 125 m³.

Описание на продукта

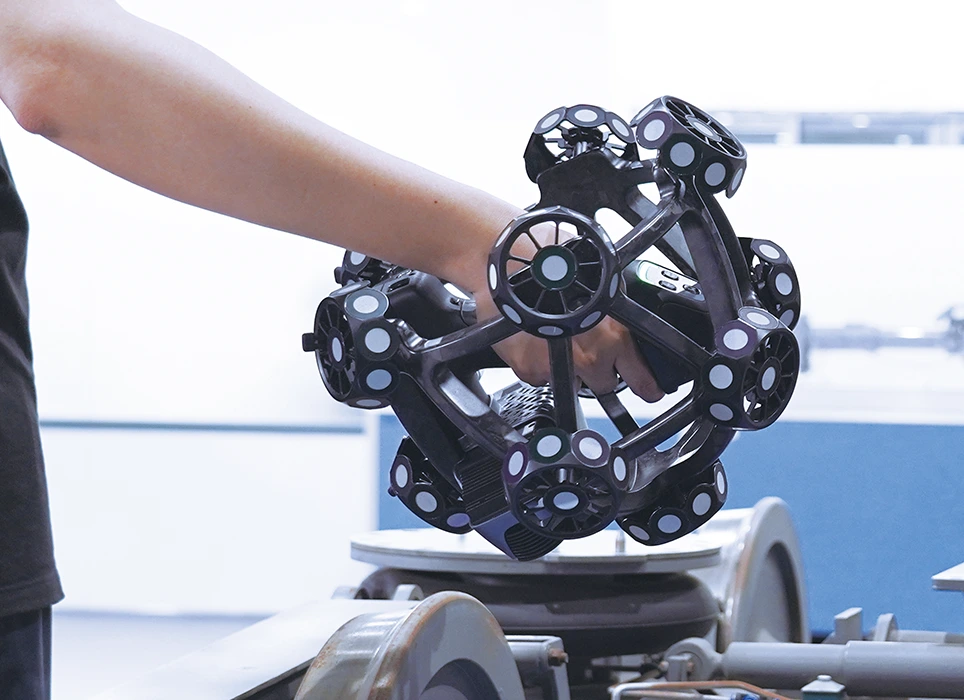

Безжично и лесно 3D сканиране

Безжична система

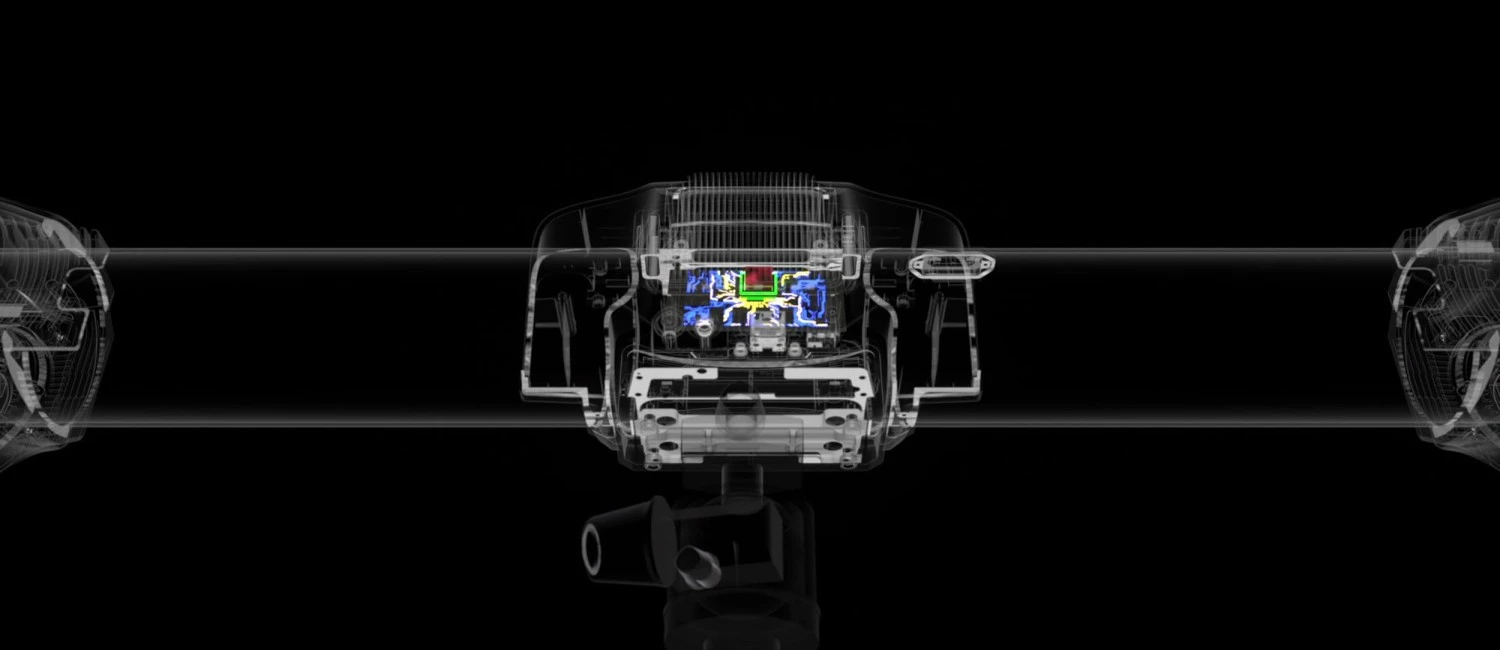

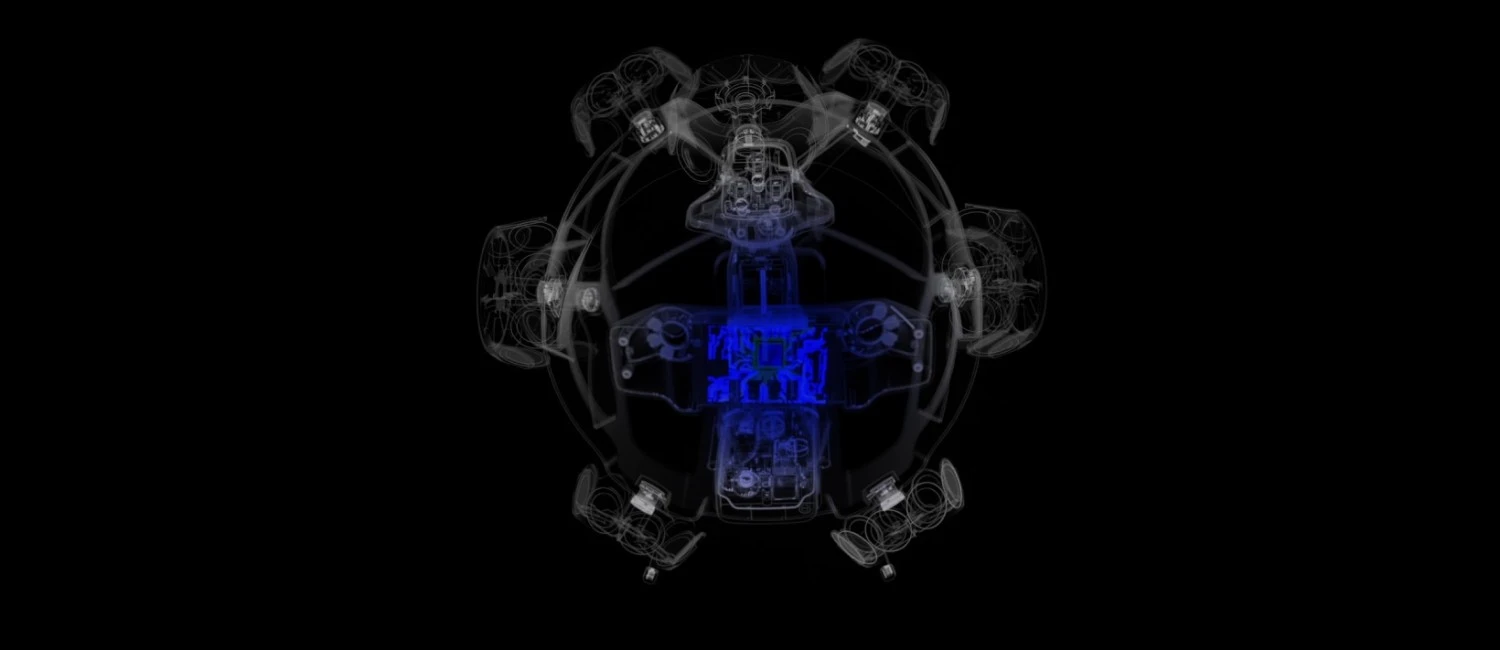

Както 3D скенерът, така и оптичният тракер на системата разполагат с мощни вградени процесори за периферно изчисление, които обработват изображения и данни в реално време и генерират 3D координати. В комбинация с батерии и външни WNIC модули, системата позволява на потребителите да измерват обекти безжично.

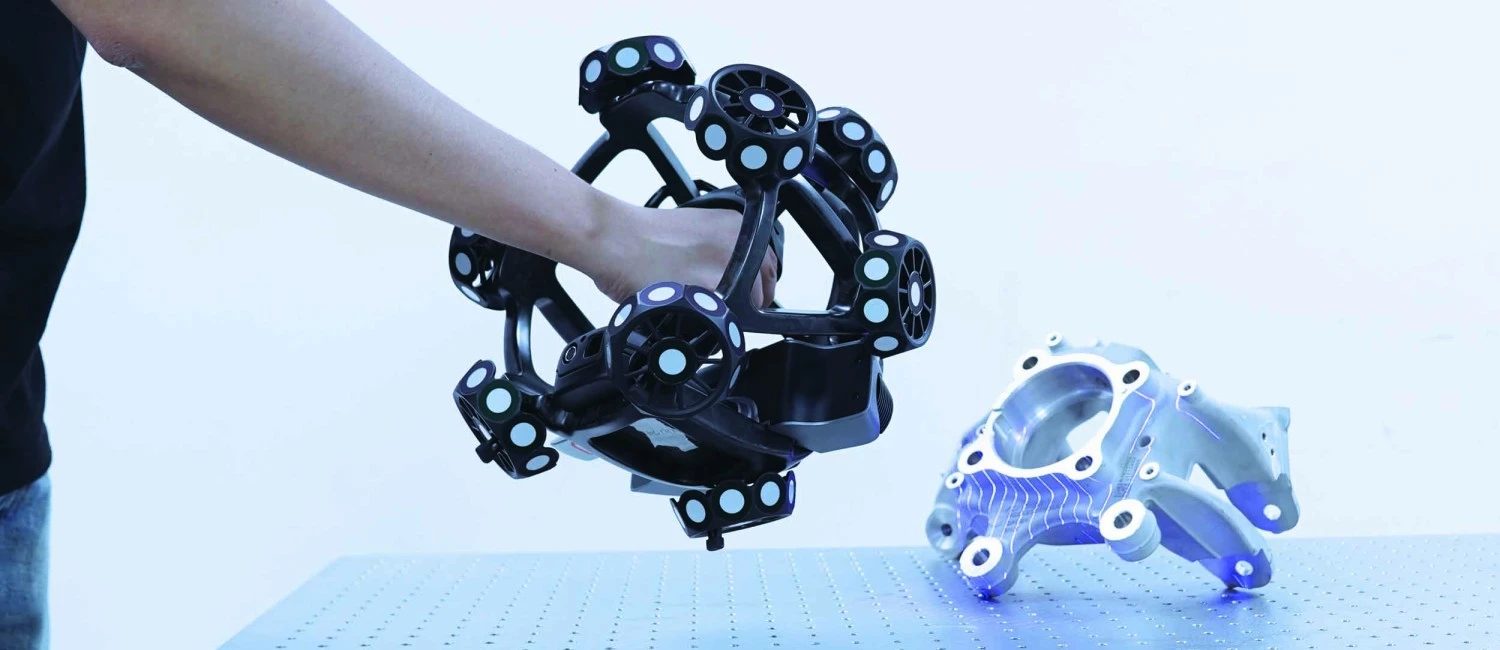

Прецизно заснемане на детайлите

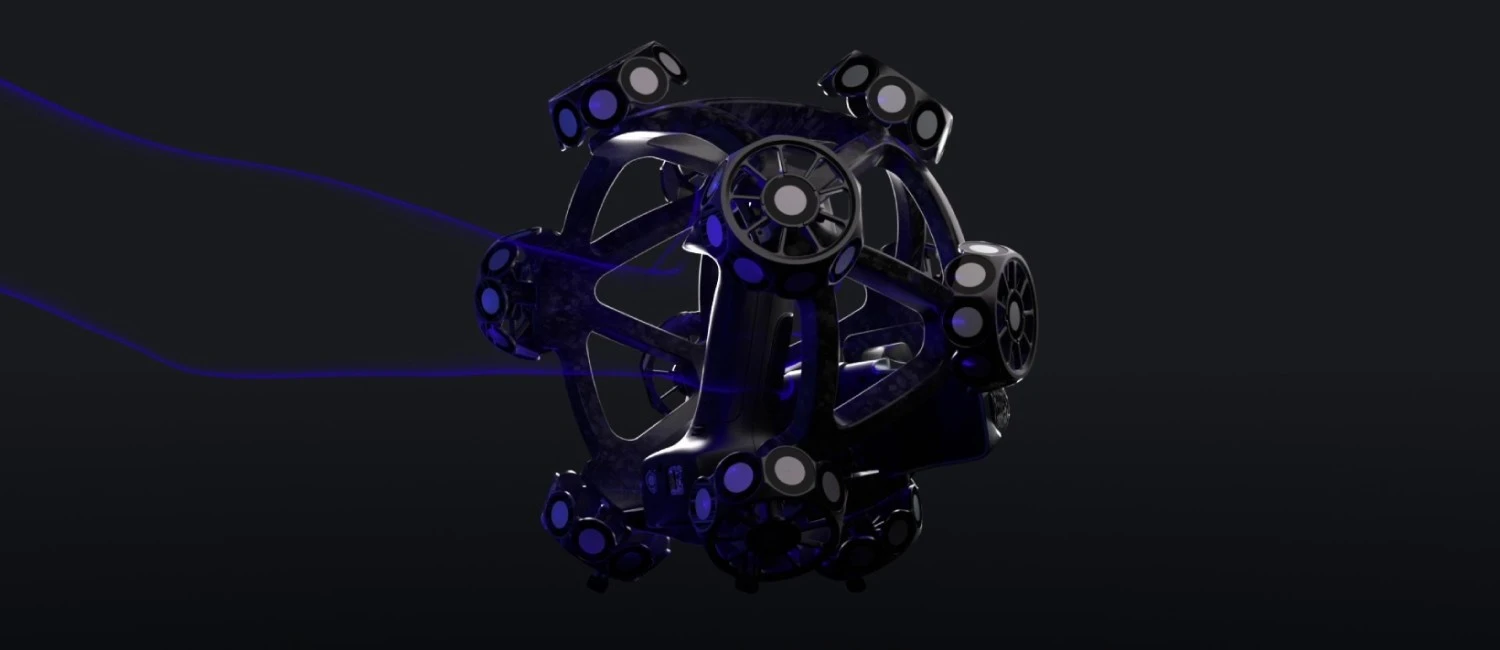

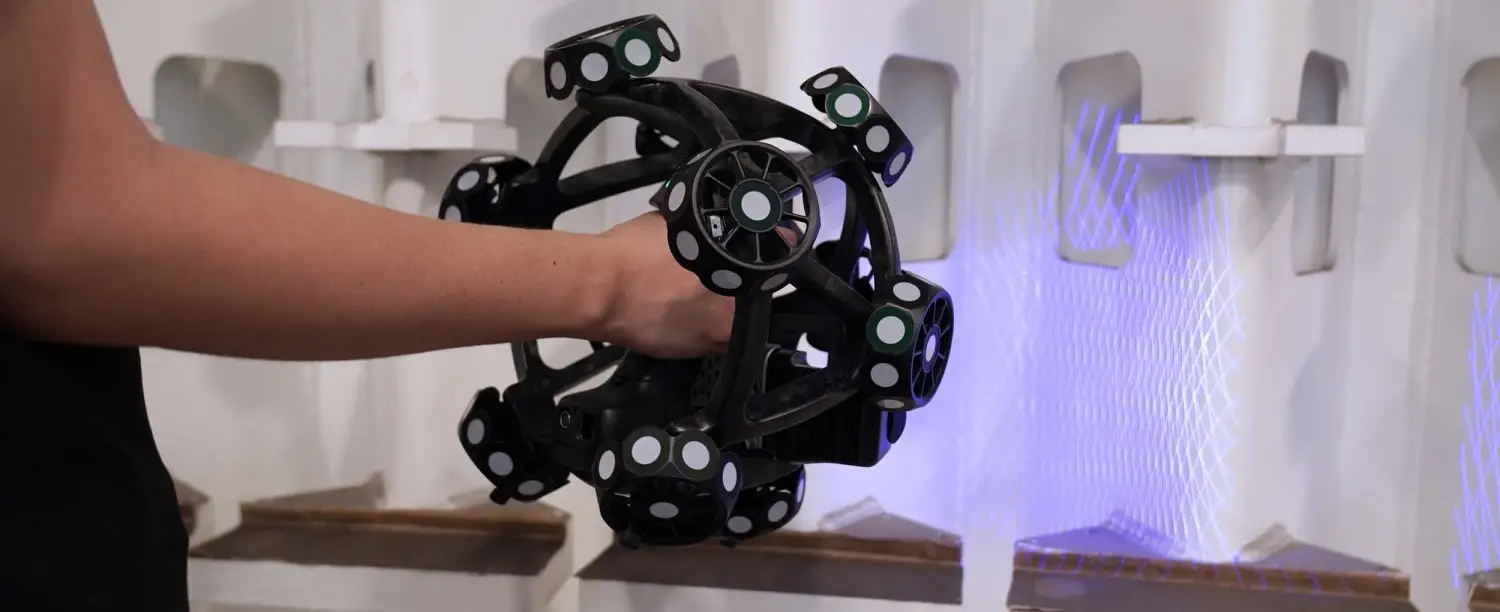

Режимът за фино сканиране на системата, задвижван от 17 успоредни лазерни линии, ѝ позволява да сканира голяма площ, като същевременно бързо генерира облаци от точки. Тази функция осигурява изключителна ефективност при заснемането на детайли, което позволява на потребителите да улавят сложни детайли като прорези и ъгли с висока прецизност и скорост. В резултат на това детайлите се представят изключително точно в 3D, което гарантира точни и изчерпателни цифрови модели.

Широка съвместимост

Интелигентно разпознаване на ръбове
Устройството разполага с опция за интелигентно разпознаване на ръбове, което се осъществява чрез измерване на нивата на сиво. Потребителите могат да инспектират точно елементи като отвори, прорези, правоъгълници, нитове и ръбове. Устройството поддържа 3D сканиране и събиране на информация като позиции и диаметри.

i-Probe500
Може да се свърже с проследяващ i-Probe 500 за измерване на недостъпни зони, като например референтни отвори и скрити точки. Тази контактна измервателен сонда осигурява прецизни резултати както при кабелно, така и при безжично свързване.

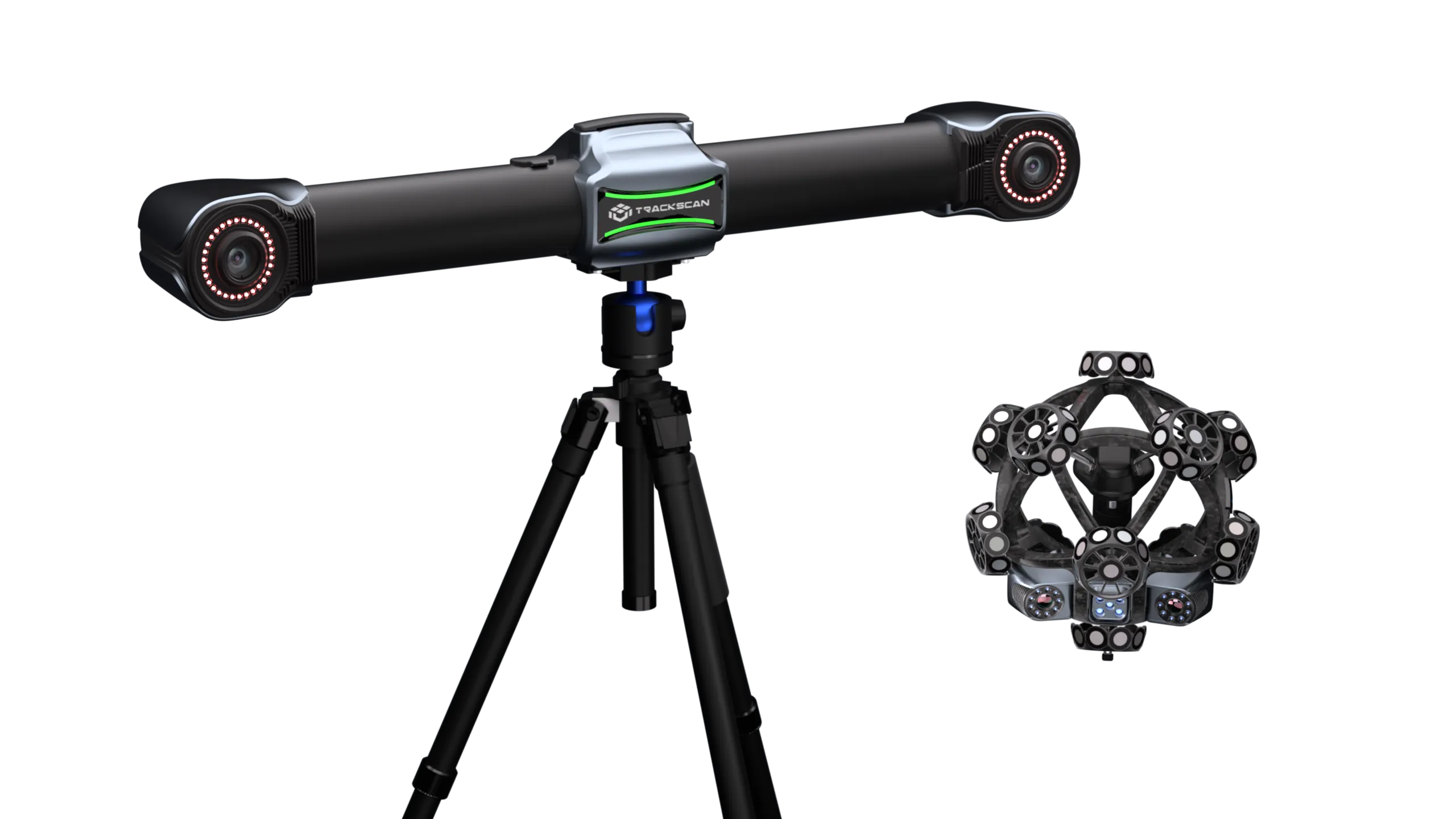

Измерване с няколко i-Trackers

Обхватът на измерване може да бъде динамично разширен чрез добавяне на допълнителни i-Trackers, което позволява измерване на обекти с големи размери без загуба на точност.
