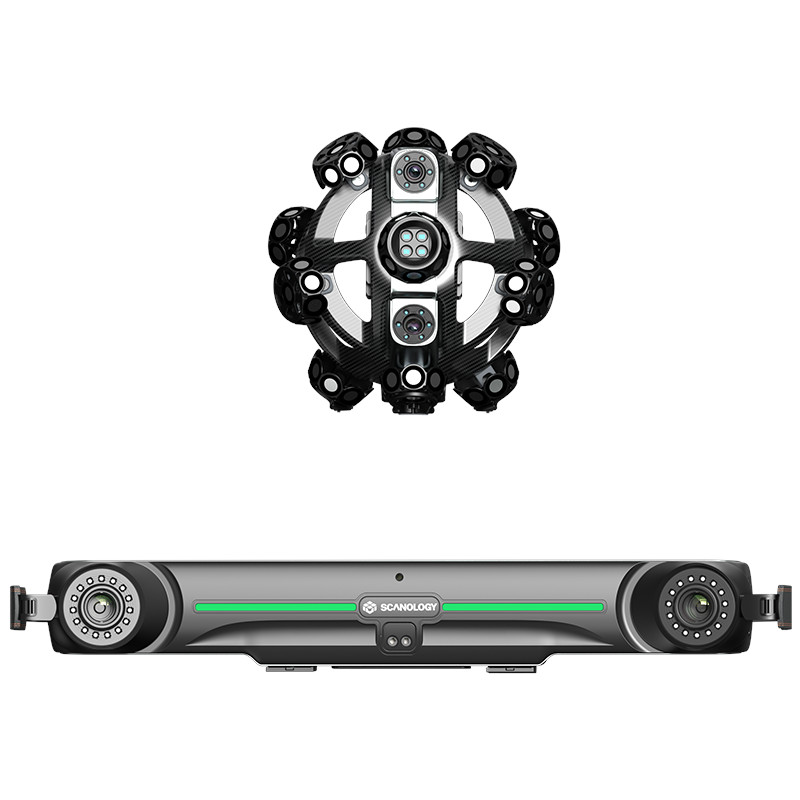

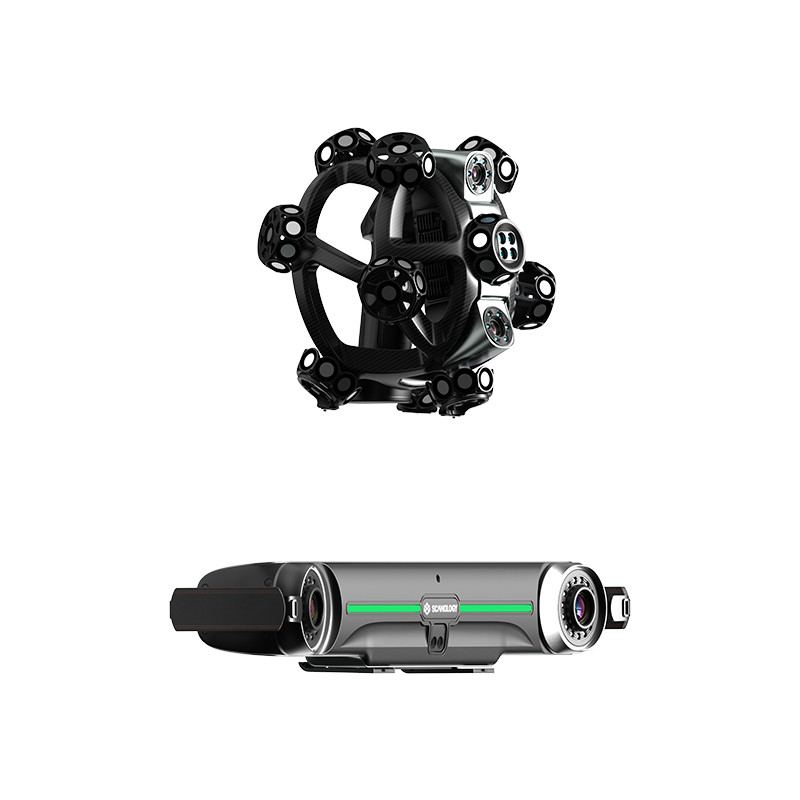

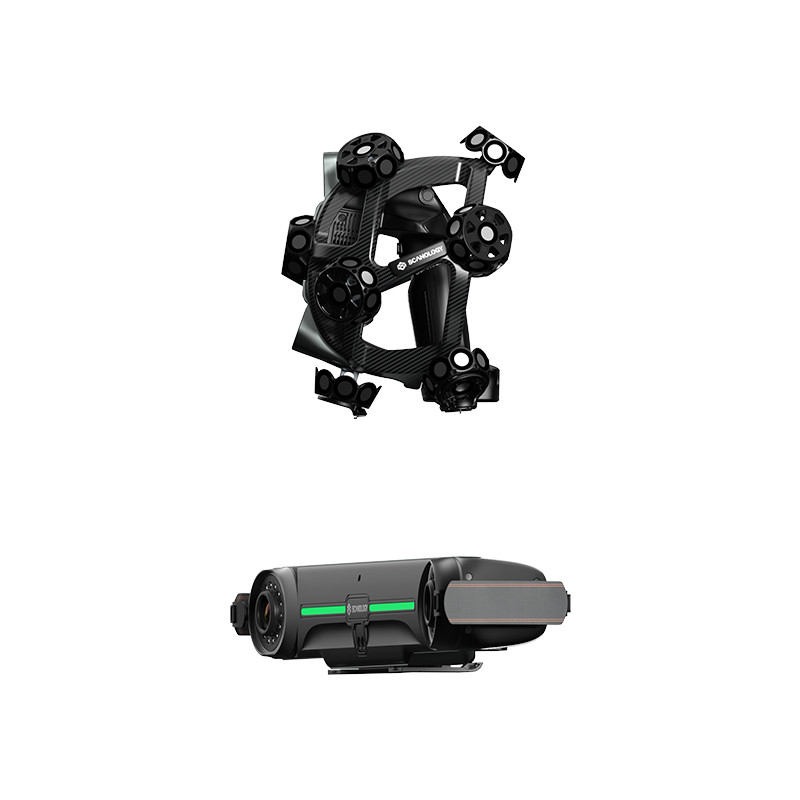

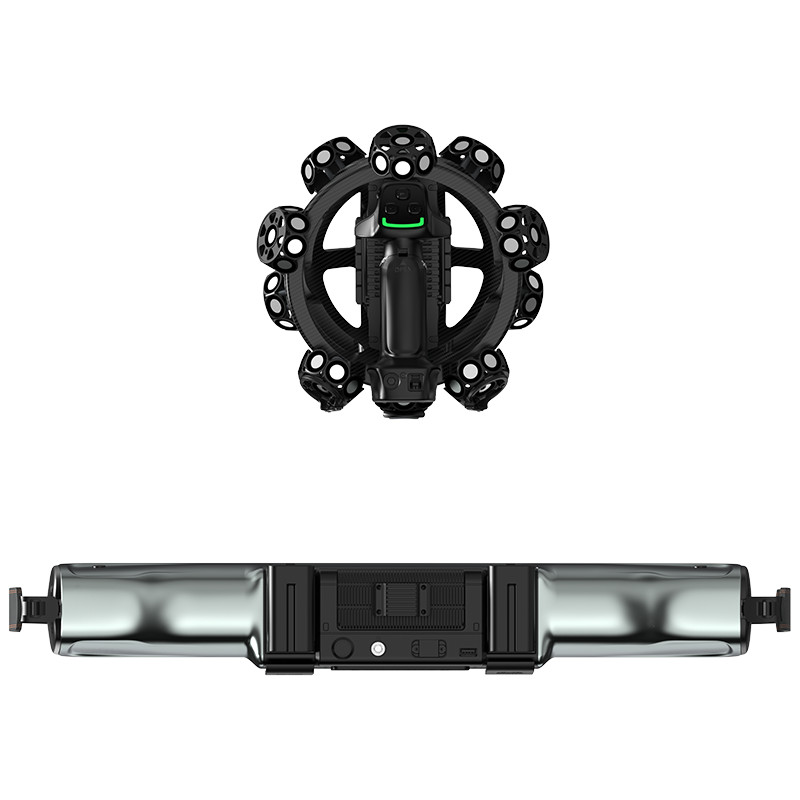

Scanology NimbleTrack Gen 2

NimbleTrack Gen2 е изцяло новата безжична оптична 3D сканираща система на Scanology, която съчетава безжична свобода, сканиране без маркери, прецизни измервания и преносимост. Тя осигурява висока ефективност и адаптивност за части от всички размери – от сложни компоненти до масивни части. NimbleTrack Gen2 поставя нов стандарт за ефективно и интелигентно 3D измерване.

Направете запитване

Технически данни и информация

Параметри	NimbleTrack-C Gen2	NimbleTrack-E Gen2
Режим на сканиране	Супер бързо сканиране	54 сини лазерни линии
	Хиперфинно сканиране	17 сини паралелни лазерни линии
	Сканиране на дълбоки отвори	1 допълнителна синя лазерна линия
	Сканиране на големи площи	54 сини лазерни линии
	Фотограметрия	Адаптивна фотограметрия
Точност на скенера (1)	До 0.020 mm
Точност на системата (1)	До 0.025 mm
Разстояние на проследяване	3500 mm	4200 mm
Обемна точност (1)	Разстояние 3.5 m: 0.060 mm	0.059 mm
	Разстояние 4.2 m: /	0.072 mm
	С фотограметрична система (2): 0.044 mm + 0.012 mm/m
	Сканиране само с тракер (2): 0.072 mm + 0.012 mm/m
Скорост на измерване	6,630,000 измервания/сек (120 fps)
Област на сканиране	500 mm × 600 mm
Размери / Тегло (Скенер)	252 x 195 x 260 mm / 1.3 kg
Размери / Тегло (Тракер)	570 x 87 x 94 mm / 2.2 kg
Интерфейс и Връзка	USB3-B, Gigabit Ethernet, Wi-Fi 6
Работна температура	-10°C – 40°C
Патенти	CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, CN113766083B, CN222015590U, CN222027649U, CN308982243S, CN308982242S, CN222104664U, CN222279677U, CN222279678U, CN222321625U, CN222317979U, CN222317980U, CN222356423U, CN222353116U, CN222560923U, CN222865846U, US10309770B2, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2
(1) Акредитиран по ISO 17025: JJF1951 и VDI/VDE 2634, част 3. (2) В комплект с високопрецизна скала.

Описание на продукта

Режим на високоскоростно сканиране
В режим на високоскоростно сканиране устройството достига скорост на сканиране до 6,63 милиона измервания в секунда с 54 сини лазерни линии.

По-голям обхват на проследяване
Благодарение на алгоритмите за калибриране на краищата и стабилната CFFIM структура, тракерът на NimbleTrack предлага обхват на проследяване от 4,2 м.

Сканиране на по-големи обекти
NimbleTrack е идеален за малки и средни обекти, което улеснява точното сканиране на големи и много големи детайли.

Разнообразни приложения

Персонализиран адаптер

Системата може да се комбинира с персонализирани адаптери за заснемане на 6D положението на целевите обекти в реално време. Системата точно проследява отклоненията в положението дори във вибриращи или сложни среди, което я прави идеална за краш тестове, сглобяване на аерокосмическо оборудване, калибриране на роботи и корекция с абсолютна точност

Оптична сонда

Тя може да се използва в комбинация с проследяващ i-Probe за измерване на недостъпни зони, като например референтни отвори и скрити точки. Тази сонда за контактно измерване осигурява прецизни резултати както при кабелно, така и при безжично свързване.

Интелигента провереака на ръбове

NimbleTrack разполага с опционален модул за прецизно откриване на ръбове, който се основава на измерване на нивата на сиво. Потребителите могат да проверяват прецизно затворени елементи като отвори, прорези и ръбове и да получават информация като местоположение и диаметър.
