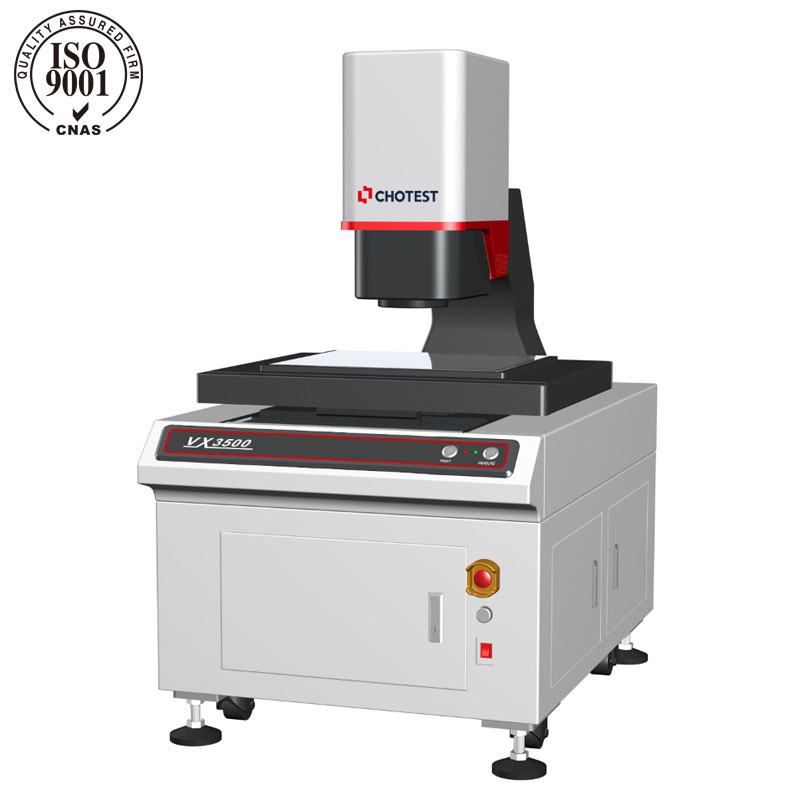

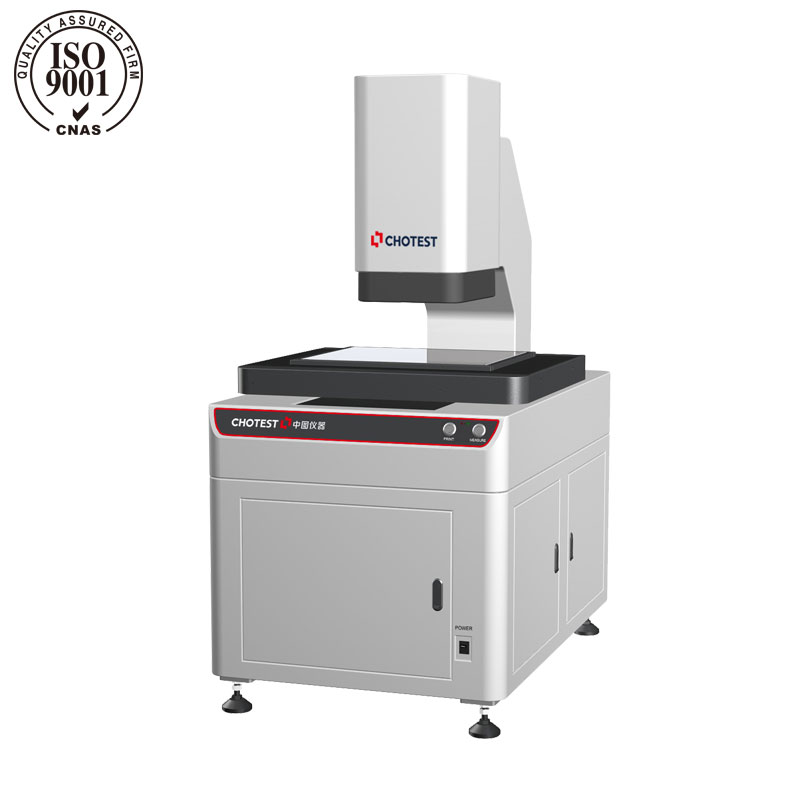

Chotest Flash Measuring Machine VX3500 | Grema 3D

Технически данни и информация

Модел №			VX3500
Сензор за изображения			5M CMOS
Екран			24" LCD (XGA:1024×768)
Обектив			Телецентричен "object-space" обектив
Осветяване	Пръстен		Четирисегментно осветление (бяла светлина / зелена светлина)
	Основа		Телецентрично трансмисионно осветяване (зелена светлина)
Поле на видимост	Широко поле		500 mm × 400 mm (4 Angle R50)
	Висока точност		430 mm × 430 mm
Резолюция			0.1 um
Повторяемост на измерването	Широко поле	Без шев*¹	±1 um
		С шев*²	±2 um
	Висока точност	Без шев*¹	±0.5 um
		С шев*²	±1.5 um
Точност на измерването	Широко поле	Без шев*¹	±5 um
		С шев*²	±(6+0.005L) μm
	Висока точност	Без шев*¹	±2 um
		С шев*²	±(3+0.005L) μm
Хоризонтален ротационен модул (по избор)	Ъгъл на завъртане		Обхват 360°, Резолюция 0.01°
	Скорост на завъртане		0.2~2 rev/s
	Максимален диаметър		∅60 mm
Измерване на височината (оптична сонда) (по избор)	Обхват на измерване (XY)		300 mm × 300 mm
	Макс. съотношение отвор-дълбочина (h/φ)		1.5
	Диаметър на лъча		∅38 μm
	Резолюция		0.25 μm
	Неподвижен Z	Обхват (Z)	±3.5 mm
		Точност	±2 μm
	Z при движение	Обхват (Z)	70 mm
		Точност	±(6+0.01H) μm, H е Z височина на преместване в mm
Софтуер			VisionX
XY обектна маса	X обхват на движение		410 mm (моторизиран)
	Y обхват на движение		310 mm (моторизиран)
	Товароносимост		20 kg
Обхват на движение на ос Z			200 mm (моторизиран)
Размери (ДxШxВ)			(900×1340×1600) mm
Структурна рамка			Мрамор
Тегло			950 kg
Вход			AC 200~240 V / 50~60 Hz
Работна среда			Температура 10℃~35℃, влажност 30%～80%, вибрации < 0.002 g, по-малко от 15 Hz

Забележка:
1 В положение на фокус температурата на околната среда е +20 °C ± 1.0 °C
2 В положение на фокус температурата на околната среда е +20 ℃ ± 1.0 ℃, натоварването на масата е до 2 kg; L е обхват на движение на масата (mm).

Описание на продукта

Базирани на принципа на визуалното измерване с прецизни алгоритми за анализ на изображенията, оборудвани с двойна телецентрична оптична леща с голяма дълбочина на полето, светкавичните измервателни машини VX3500 постигат бързо измерване на размерите чрез работа с един клавиш. VX3500 е подходящ за прецизно измерване на размери в областите на машиностроенето, електрониката, матриците, шприцването, хардуера, каучука, нисковолтовите електроуреди, магнитните материали, прецизното щамповане, съединителите, конекторите, терминалите, мобилните телефони, домакинските уреди, печатните платки, медицинското оборудване, часовниците, режещите инструменти и др.
