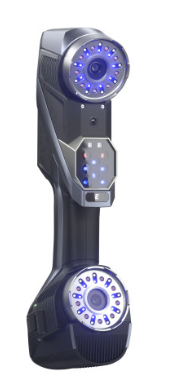

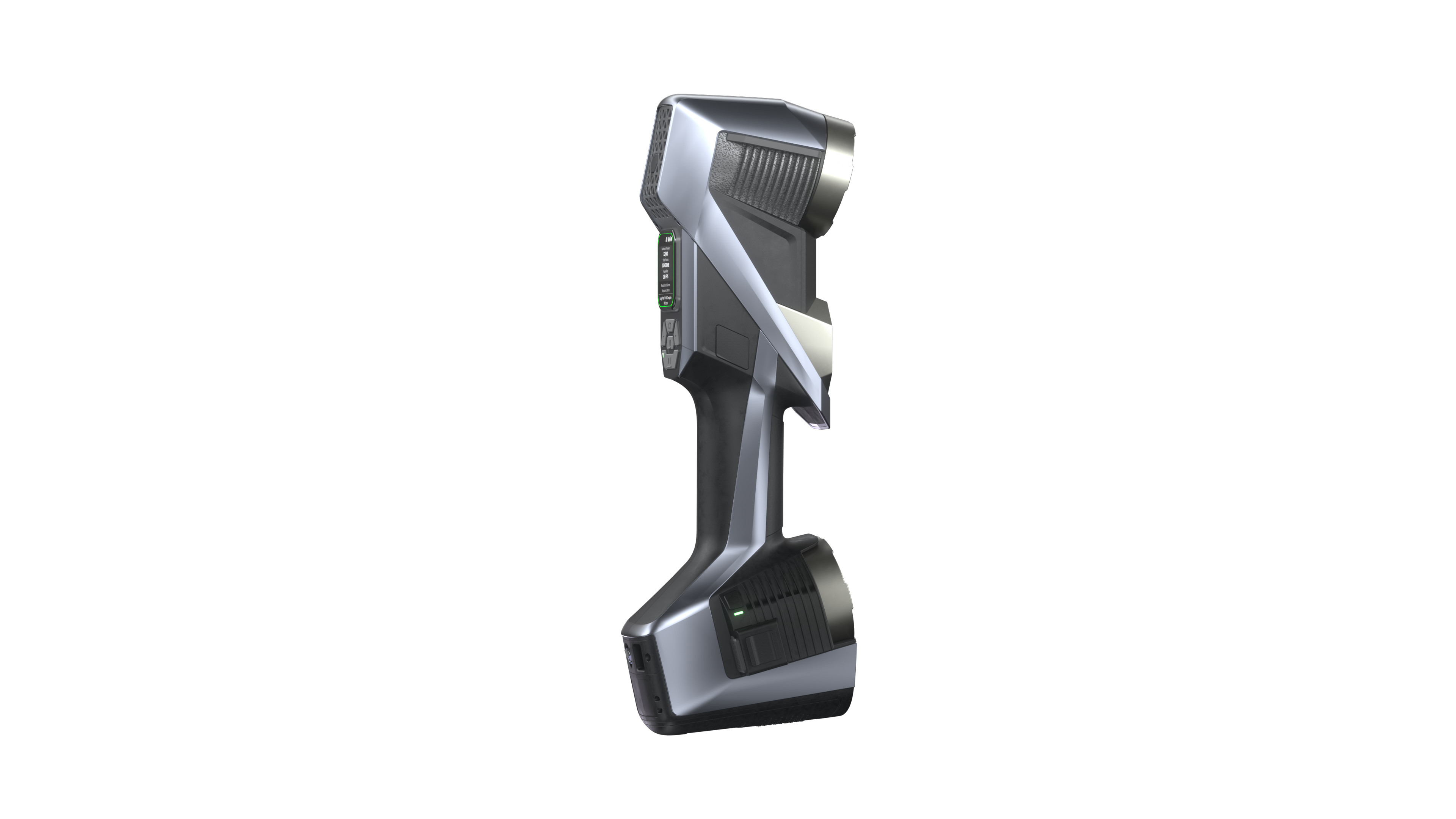

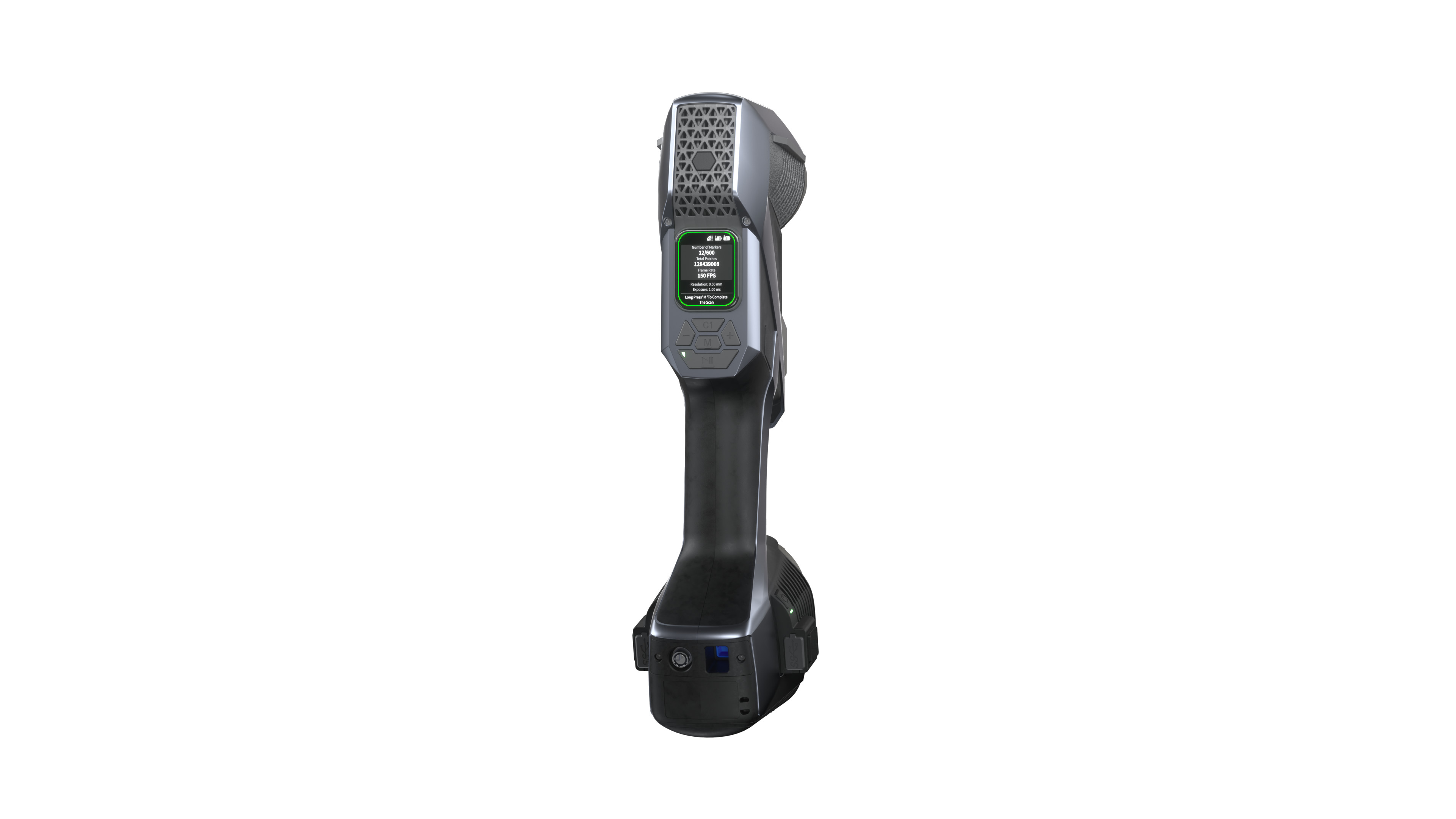

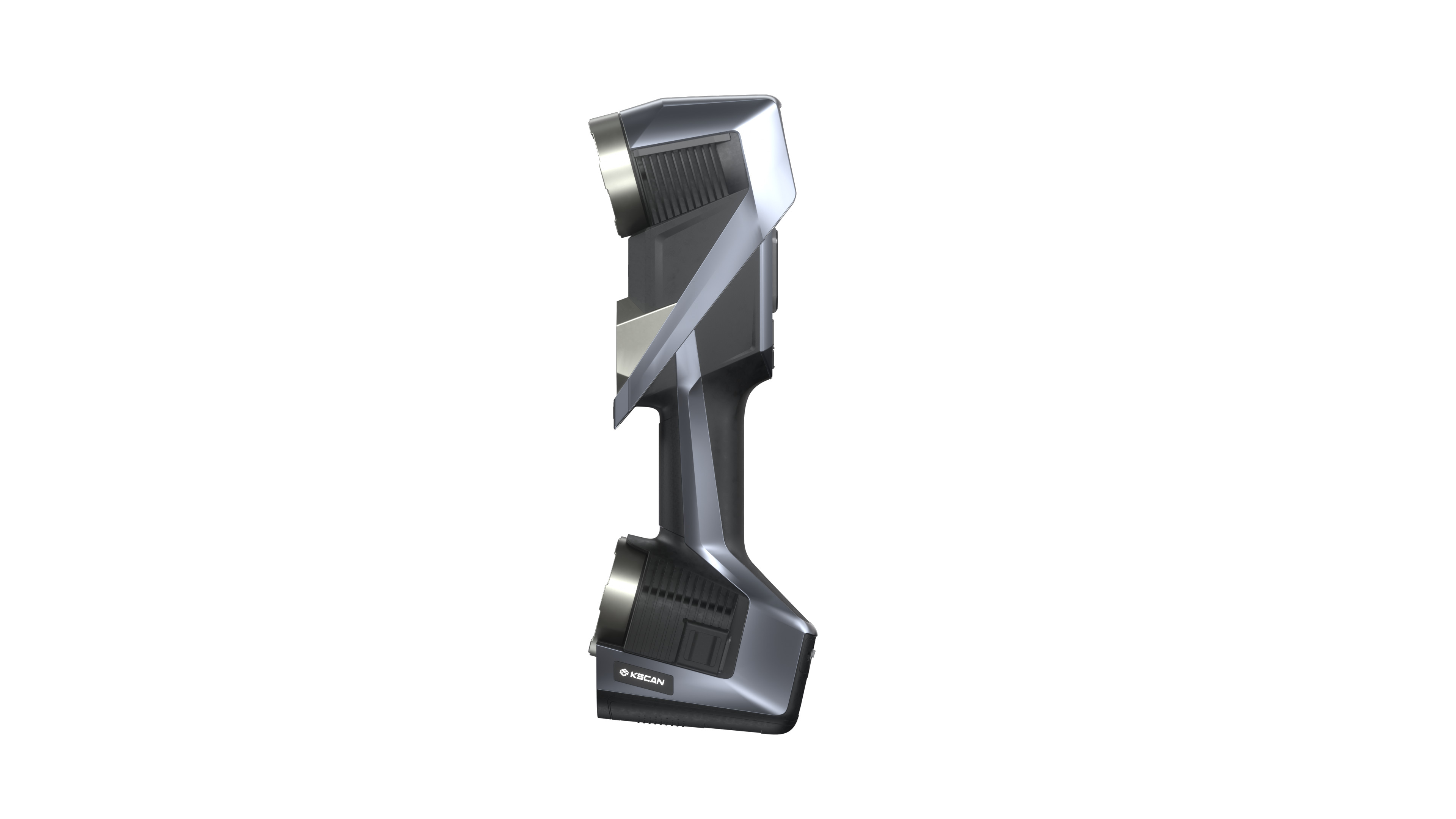

3D скенер SCANOLOGY KSCAN-E

С точност до 0,020 мм KSCAN-E отговаря на изискванията дори на най-предизвикателните приложения. От авиацията и автомобилостроенето до тежката промишленост и енергетиката, KSCAN-E предоставя прецизно, гъвкаво и интелигентно 3D решение, което прави всичко - от проверката на дизайна до контрола на качеството - по-интелигентно и по-ефективно.

Направете запитване

Технически данни и информация

Модел:	KSCAN-E
Режим на сканиране:	Супер бързо сканиране	108 сини лазерни линии
	Супер фино сканиране	17 сини лазерни линии
	Сканиране на големи площи	19 инфрачервени кръстосани лини
	Сканиране на дълбоки отвори	1 допълнителна синя лазерна линия
	Сканиране на отвори и ръбове	Интелигентна инспекция на ръбове
	Фотогаметрия	Адаптивна фотограметрия
Точност:		0.020 мм
Обемна точност	Стандартно	0.015 mm + 0.030 mm/m
	Вградена фотогаметрия	0.015 mm + 0.015 mm/m
	Свързан с MSCAN-L15	0.015 mm + 0.015 mm/m
Грешка във формата	Сферични обекти	0.030 mm
Грешка във формата	Гладки обекти	0.030 mm
Скорост на сканиране до		8,290,000 messurments/s
Обхват на сканиране до		1440mm x 1000mm
Връзка	Интерфейс	USB3.0 Type-B
	Стандарт за безжична връзка	Wi-Fi 6，802.11a/b/g/n/ac
	Безжична връзка	поддръжа Dual WNIC
	Интелигентен и безжичен режим	Поддържа
	Вградено захранване	Поддържа
Просбособимост към околната среда	Работна среда	Без вентилатор, подходящ за цехова среда
	Работен температурен диапазон	-10~40℃
	Работна влажност	10-90% RH
	Степен на защита	IP50
Patent	CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, CN113470180B, CN113218417B, CN113063370B, CN218411073U, CN113310427B, CN113074659B, CN218772495U, CN113473034B, CN115830249B, CN219829786U, CN116206069B
(1) Акредитиран по ISO 17025: Производителността се оценява въз основа на спецификацията JJF1951, VDI/VDE 2634 част 3 и стандарта ISO 10360-13. (2) Сдвоена с 800-милиметрова високопрецизна скала.

Описание на продукта

Тъчскрийн с висока разделителна способност

180 fps четворен кръстосан лазер

Точност до 0.020mm

Вградени батериидвоен WNIC дизайн

Изключителна точност
С изключителна прецизност и надеждност този 3D скенер поставя нов стандарт за решения за неразрушителни проверки в различни промишлени приложения.

- 0,020 мм (точност)
- 0,015 мм + 0,015 мм/м
(обемна точност при използване с прецизна скала с дължина 800 мм)
- 0,015 мм + 0,012 мм/м
(обемна точност при използване с фотограметричната система L15)

Ефективно измерване
Иновативната технология „quad-cross“ ускорява генерирането на облак от точки. В съчетание с високата честота на кадрите и честотата на измерване, тя значително повишава ефективността.

- 4×27 сини лазерни линии „quad-cross“
- Честота на кадрите 180 кадъра в секунда
- 8,29 милиона измервания в секунда

Отлично заснемане на детайлите
Оборудван с 17 успоредни сини лазерни линии и високопроизводителни индустриални камери, 3D скенерът предлага резолюция до 0,010 мм. В комбинация с технологията за създаване на мрежа в реално време DefinSight, той позволява на потребителите да заснемат с висока точност фини детайли като пролуки и прорези, като гарантира, че всеки детайл е ясно представен.

- 17 успоредни сини лазерни линии
- Резолюция 0,01 мм
