3D система SCANOLOGY TrackScanSharp-Z

Напълно безжично сканиране без ограничения
Изчислителните възможности на крайните устройства – както на скенера, така и на тракера – в съчетание с високоскоростно безжично предаване на данни премахват ограниченията, свързани с кабелите, и осигуряват по-голяма свобода и гъвкавост на място. Преминете към изцяло безжична работа за ефективно и високопрецизно сканиране при широкомащабни приложения.

Направете запитване

Технически данни и информация

Модел		TrackScan Sharp Z
Режим на сканиране	Ултра-бързо сканиране	140 сини лазерни кръстчета
	Хипер-фино сканиране	21 сини паралелни лазерни линии
	Сканиране на дълбоки отвори	1 синя лазерна линия
Прецизност		До 0,025 mm
Скорост на измерване		10,000,000 измервания/сек
Зона на сканиране		800 mm × 700 mm
Лазерен клас		Клас Ⅱ (безопасен за очите)
Разолюция		0.020 mm (0.0008 in)
Обемна точност⁽¹⁾	13 m³ (разстояние на проследяване 3.5 m)	0.039 mm
	46 m³ (разстояние на проследяване 5.2 m)	0.062 mm
	80 m³ (разстояние на проследяване 6.2 m)	0.089 mm
	120 m³ (разстояние на проследяване 7.2 m)	0.118 mm
	200 m³(разстояние на проследяване 8.5 m)	0.149 mm
	600 m³(разстояние на проследяване 12 m)	0.198 mm
Обемна точност ⁽²⁾ (със система за фотограметрия MSCAN)		0.039 mm+0.012 mm/m
Точност на позициониране на отвора		0.050 mm (0.0020 in)
Отклонение от формата (сферично)		0.030 mm
Отклонение от формата (плоско)		0.040 mm
Разстояние		300 mm
Дълбочина на полето		400 mm，800 mm
Файлов формат		.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и др.
Диапазон на работната температура		-10–40°C
Диапазон на работната влажност (без кондензация)		10-90% RH
Безжичен режим на работа		i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, Wireless multi-tracker tracking, Edge Inspection
Режим на интерфейса		USB 3.0, Мрежов интерфейс
Сертифициране		CE,Rohs，WEEE，FCC
(1)Акредитиран по ISO 17025: Въз основа на стандарта VDI/VDE 2634, част 3 и спецификацията на JJF 1951 се оценява ефективността на грешката при сондиране (размер) (PS). (2) Акредитиран по ISO 17025: Въз основа на стандарт VDI/VDE 2634, част 3, и спецификацията на JJF 1951 се оценява ефективността на грешката на разстоянието между сферите (SD).

Описание на продукта

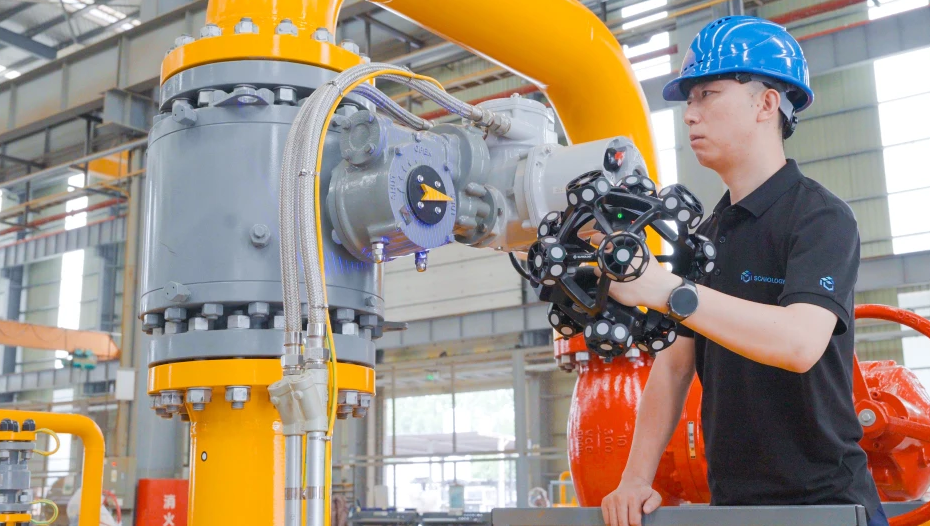

Благодарение на иновативната технология с четирипресечен син лазер, изключително голям обхват на проследяване и технология за напълно автономно проследяване, системата осигурява бързо и прецизно 3D измерване за приложения в голям мащаб.

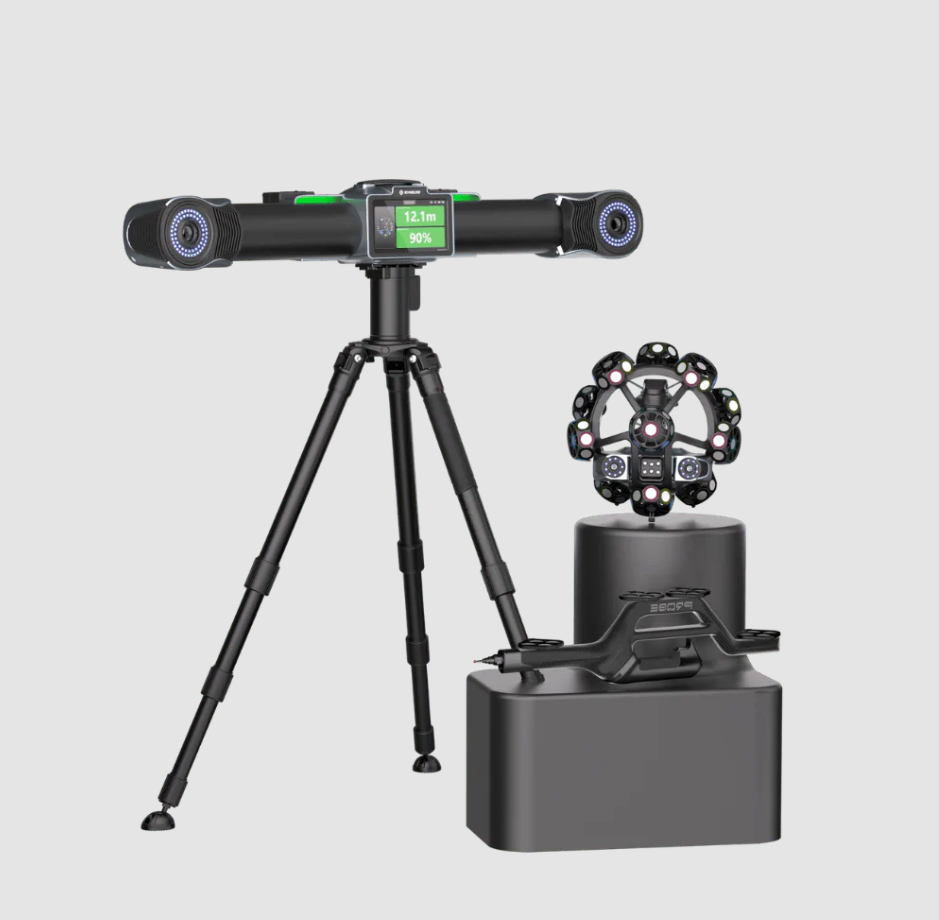

Динамичната въртяща се платформа на устройството за проследяване автоматично следва скенера, като поддържа оптимално зрително поле за проследяване. С обхват на измерване от 360° и радиус до 12 м тя свежда до минимум необходимостта от препозициониране, като същевременно запазва точността и ефективността на измерването.

Индустриална камера с висока разделителна способност от 50 MP, съчетана с разширена дълбочина на полето и алгоритъм за динамично адаптиране на LED (DLA), значително подобрява разпознаването и проследяването на големи разстояния. С разстояние на проследяване до 12 м TrackScan Sharp-Z лесно обхваща големи детайли, като намалява необходимостта от препозициониране на устройството за проследяване и осигурява безпроблемно измерване от първия път.

Както тракерът, така и скенерът разполагат с двойни батерийни отделения с батерии, които могат да се сменят по време на работа, което позволява непрекъсната работа за целодневно непрекъснато измерване.

Иновативната технология с четирипресечен син лазер, 162 лазерни линии, до 200 FPS и до 10 милиона измервания в секунда осигуряват бързо сканиране без загуба на детайли — идеално решение за проверка на изключително големи детайли и автоматизирана проверка на големи компоненти.

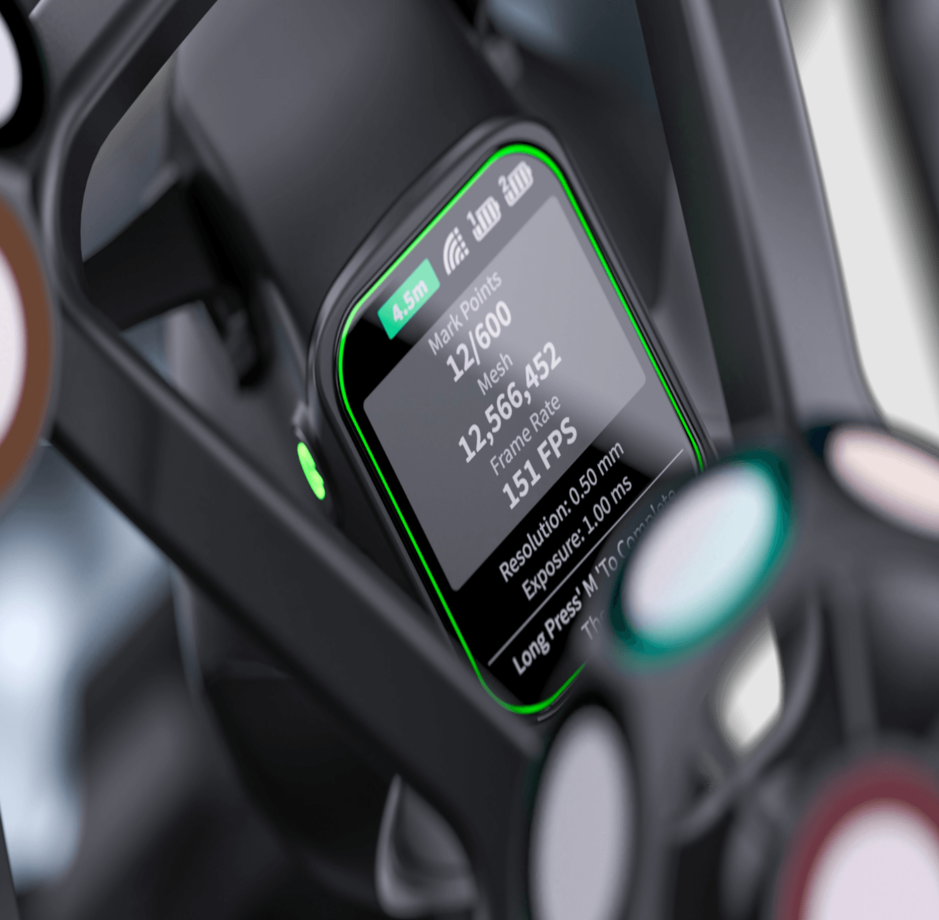

Благодарение на динамичната си въртяща се платформа, тракерът автоматично следва скенера, като поддържа оптимално зрително поле за проследяване. С разстояние на проследяване до 12 метра вече не е необходимо често препозициониране. Взаимодействието между два екрана – на тракера и на скенера – прави работата по-лесна и по-интуитивна. Напълно безжичното сканиране и захранването с две батерии премахват ограниченията, свързани с кабелите, като осигуряват по-голяма мобилност в сложни измервателни среди и позволяват по-бързи, по-точни, стабилни и надеждни 3D измервания в голям мащаб.
