3D система SCANOLOGY TrackScan Sharp-S

Системата за оптично 3D сканиране TrackScan Sharp-S, разработена с 25-мегапикселови индустриални камери и надеждни вградени процесори за крайни изчисления, е специално проектирана за измерване на големи части на голямо разстояние с висока скорост.
Тази измервателна система се отличава със голяма производителност, включваща 81 лазерни линии, и скорост на измерване до 6 милиона измервания/сек, предлагайки изключително прецизни и надеждни резултати от измерванията.

Страна на произход: Китай

Направете запитване

Технически данни и информация

Модел		TrackScan Sharp S
Режим на сканиране	Ултра-бързо сканиране	81 сини лазерни кръстчета
	Хипер-фино сканиране	17 сини паралелни лазерни линии
	Сканиране на дълбоки отвори	1 синя лазерна линия
Прецизност		До 0,025 mm (0,0009 in)
Скорост на измерване		6,000,000 измервания/сек
Зона на сканиране		800 mm × 700 mm
Лазерен клас		Клас Ⅱ (безопасен за очите)
Разолюция		0.020 mm (0.0008 in)
Обемна точност⁽¹⁾	10.4 m³ (разстояние на проследяване 3.5 m)	0.048 mm
	35 m³ (разстояние на проследяване 5.2 m)	0.069 mm
	95 m³ (разстояние на проследяване 7.2 m)	0.128 mm
	135 m³ (разстояние на проследяване 8.5 m)	0.159 mm
Обемна точност ⁽²⁾ (със система за фотограметрия MSCAN)		0.044 mm + 0.012 mm/m (>6m) (0.0017 in + 0.00014 in/ft)
Точност на позициониране на отвора		0.050 mm (0.0020 in)
Пиксели на камерата на		25 MP
Разстояние		300 mm (11.8 in)
Дълбочина на полето		400 mm (15.7 in)
Файлов формат		.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk и др.
Диапазон на работната температура		0-45 °C (32℉-113℉)
Диапазон на работната влажност (без кондензация)		10-90% RH
Режим на интерфейса		USB 3.0, Мрежов интерфейс
Сертифициране		CE, RoHS, WEEE
(1)Акредитиран по ISO 17025: Въз основа на стандарта VDI/VDE 2634, част 3 и спецификацията на JJF 1951 се оценява ефективността на грешката при сондиране (размер) (PS). (2) Акредитиран по ISO 17025: Въз основа на стандарт VDI/VDE 2634, част 3, и спецификацията на JJF 1951 се оценява ефективността на грешката на разстоянието между сферите (SD).

Описание на продукта

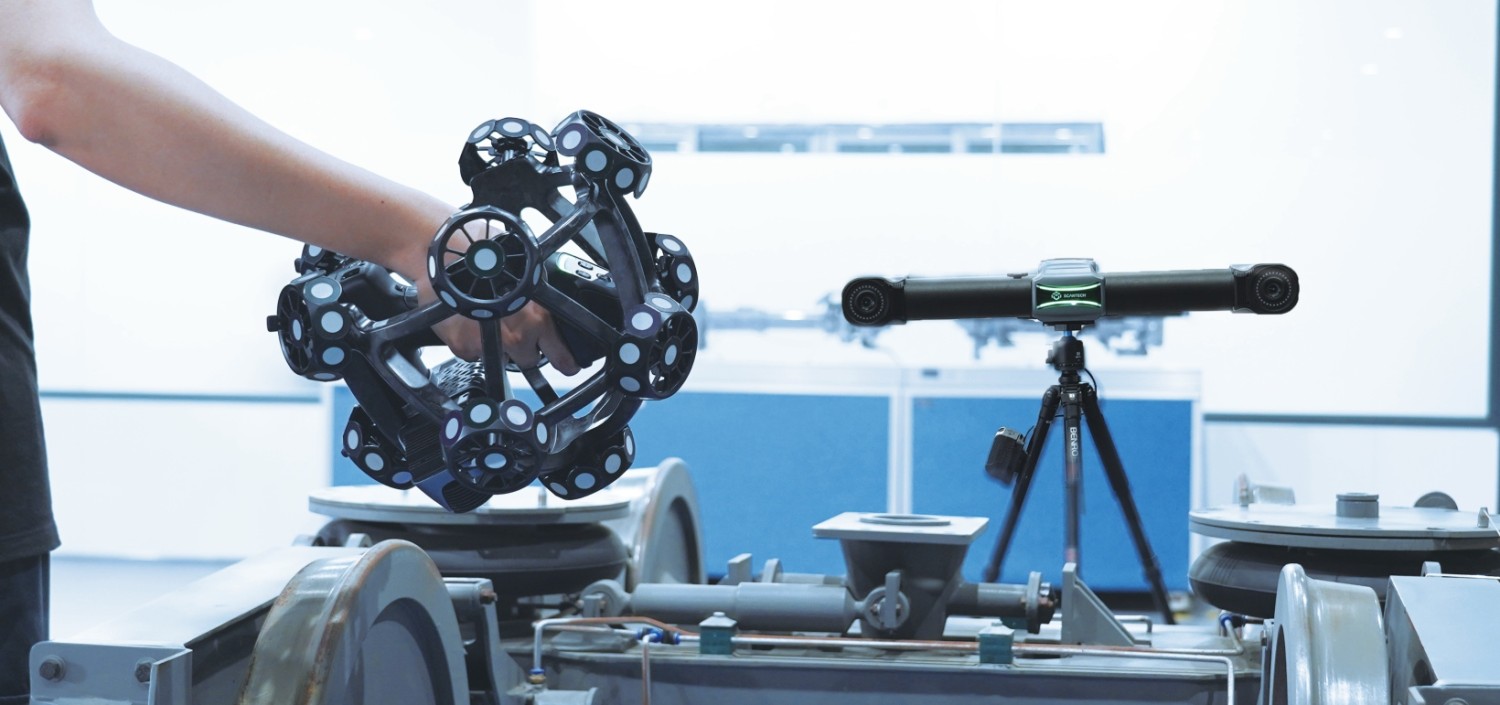

TrackScan-S е високотехнологична 3D система, използваща оптично проследяване и прецизно оптично оборудване за безконтактно, динамично 3D сканиране без нужда от маркери. Тази преносима 3D сканираща система намира широко приложение в индустриите за контрол на качеството, обратно инженерство, разработка на продукти и други.

Бързо 3D сканиране

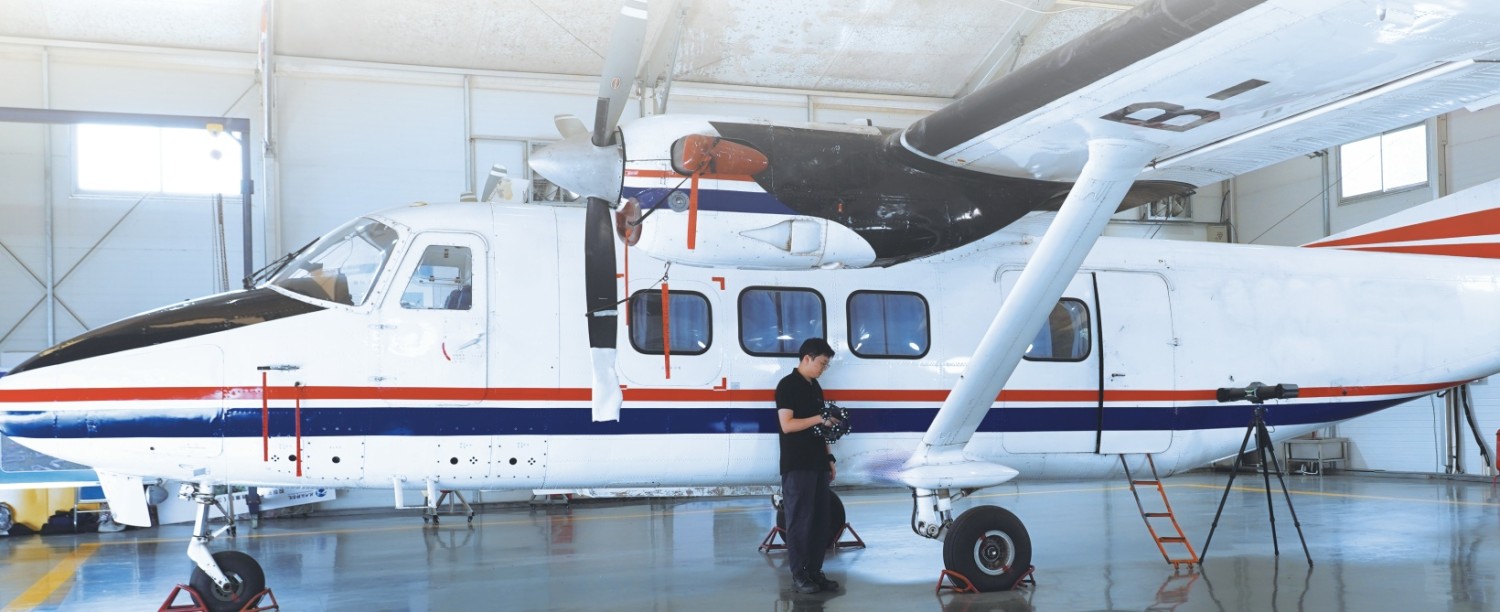

Благодарение на съвременния хардуер и надеждното изчисление, TrackScan Sharp сканира до впечатляващите 6 милиона измервания в секунда с 81 сини лазерни линии. Независимо дали става дума за сложни аерокосмически детайли или за мащабни части, обекти, TrackScan Sharp е идеален за събиране на 3D данни и бързо откриване на отклонения в детайлите, което позволява по-ефективни измервания за произвоизводството.

Системата за измерване TrackScan Sharp постига максимална обемна точност от 0,048 мм (10,4 м³), което ѝ позволява да отговаря на високите изисквания в промишлеността за измервания.

3D скенерът разполага с иновативна устойчива структура с CFFIM технология, която осигурява лека конструкция и висока здравина. Изработен е от устойчиви материали и не се влияе от температурни колебания, което гарантира високопрецизни измервания.

TrackScan-S серията поддържа интеграция с роботизирани ръце за постигане на напълно автоматизиран 3D процес. Благодарение на оптичното проследяване, сканирането започва веднага, без нужда от маркери – спестявайки време и разходи.
