Ръководство 2026: Как да изберем подходящия промишлен 3D скенер

Рамка за избор на правилната система

Покупката на грешен 3D скенер не е просто проблем с бюджета. Това е проблем с работния процес.

Инженерите, които инвестират в сканиращо оборудване без ясна рамка за избор, често се оказват в една и съща ситуация: хардуерът е функционален, но не е подходящ за задачата. Детайлът е твърде голям, средата е твърде ограничена или класът на точност не съответства на приложението. Оборудването се използва недостатъчно — или по-лошо, генерира данни, които изглеждат убедително, но не са надеждни.

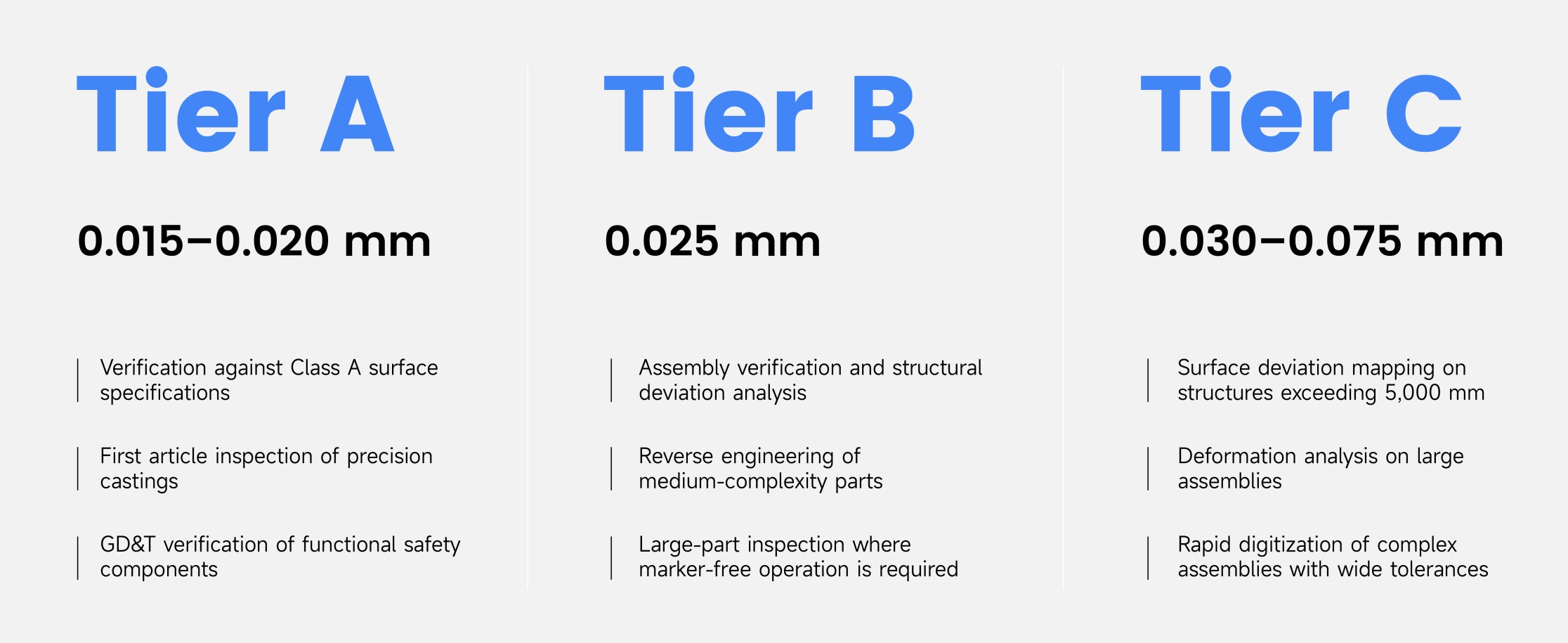

 Изисквания за точност: Съпоставете класа спрямо толеранса

Преди да оценявате размера на скенера, преносимостта или съвместимостта с повърхности, определете вашето изискване за точност.

Точността е един от най-неразбраните фактори при избора на скенер. Практическият въпрос не е "колко точен може да бъде този скенер?", а "кой е най-строгият толеранс, който моето приложение изисква да потвърдя?"

Защо точността трябва да бъде първото ви решение

Точността е ограничението, което елиминира най-много опции най-бързо — и най-често бива подценена, докато нещо не се обърка в производството.

Когато определяте изискванията си за точност, тръгнете от най-строгия си толеранс — а не от средния. Ако един критичен елемент изисква проверка с точност ±0.02mm, това определя вашия минимален клас на точност, независимо от изискванията на останалата част от детайла.

Как да разчитате точността на скенера

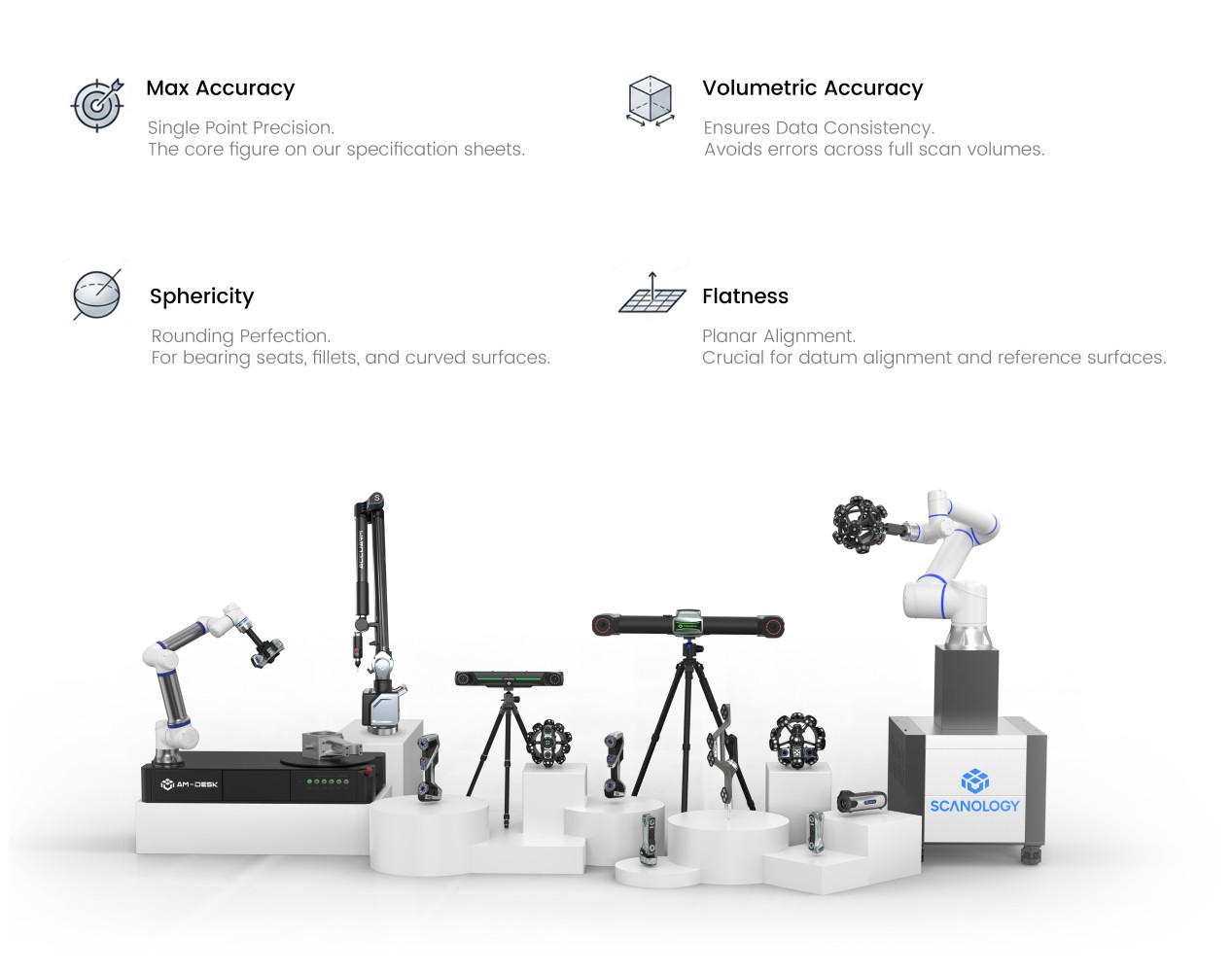

Четири основни показатели за точност се появяват в повечето технически спецификации на скенерите и всеки от тях показва различно нещо:

Високата точност при един показател не гарантира точност във всички останали. Чрез комбиниране на четири ключови метрики за точност — максимална точност, обемна точност, сферичност и равнинност — получавате много по-пълна и реалистична картина за това как сканираният детайл наистина изглежда в реалния свят.

Все още не сте сигурни за точността, която ви е необходима?

Ако не сте сигурни кой клас на точност изисква вашето приложение, променливите като — материал на детайла, сложност на елементите, натрупване на толеранси по веригата и среда за инспекция — са неща, които си струва да бъдат обсъдени преди избора на система.

Ние от GreMa3D се занимаваме редовно с тези въпроси и можем да ви помогнем да определите правилната спецификация, преди да се ангажирате с покупка на хардуер.

Ниво 2 — Размер на детайла: Основният филтър

По-малките детайли изискват висока резолюция и прецизно заснемане на детайлите, докато средните и големите детайли поставят по-голям акцент върху обхвата на сканиране, обемната точност и стабилността на позициониране на разстояние.

Несъответствието между обхвата на скенера и размера на детайла води до предвидими проблеми: ниска ефективност, натрупани грешки при съединяването на снимките (stitching) или загуба на фини детайли.

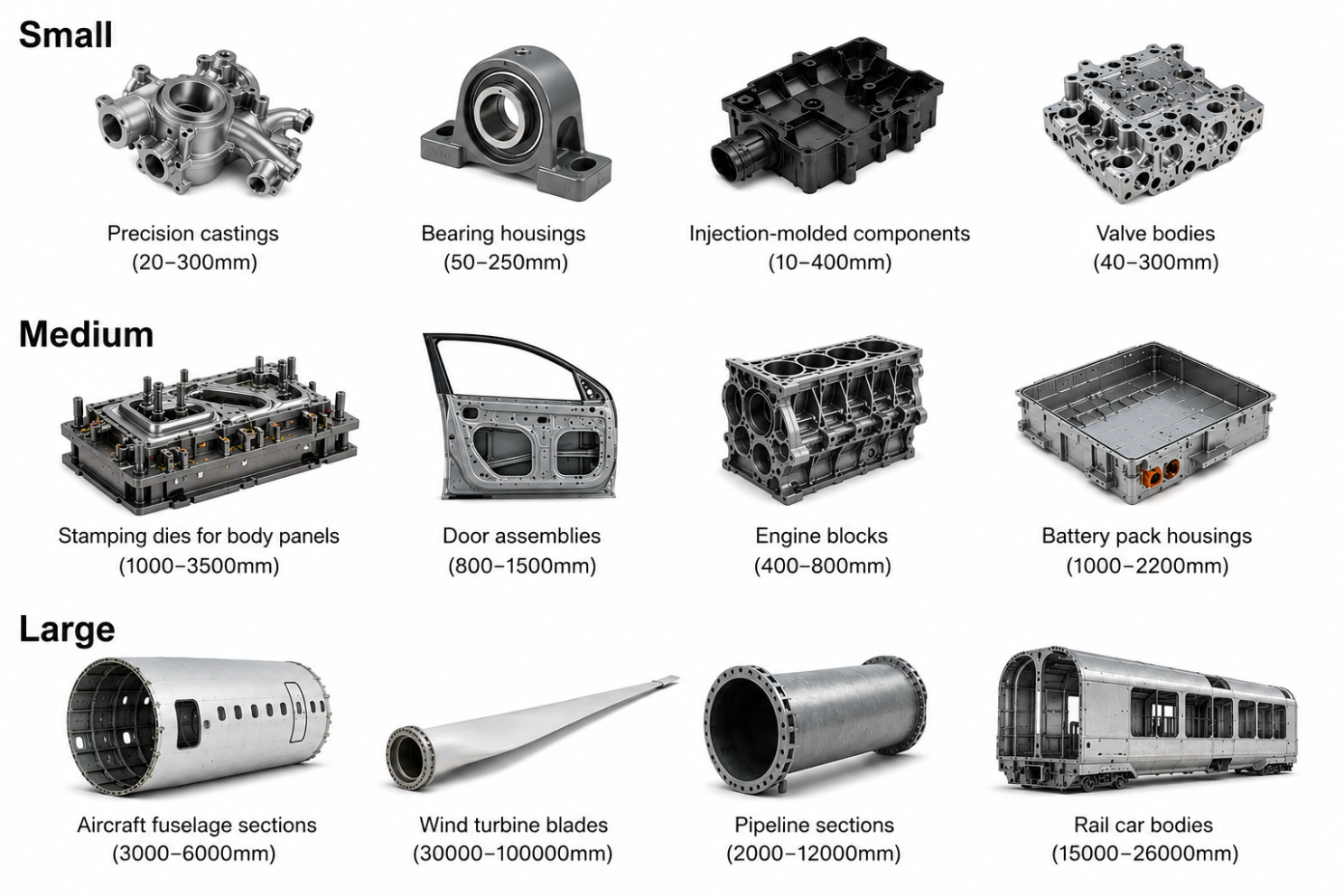

Таблицата по-долу описва типичните детайли по категории според размера.

Ниво 3 — Среда на сканиране и случай на употреба

Безжична работа - На производствените площадки и издигнатите платформи кабелите са предпоставка за спъване и ограничават движението. Скенерите с изчисления в реално време (edge computing) и безжична архитектура премахват това ограничение.

Сканиране без маркери (рефлектори) - Когато поставянето на залепващи маркери е непрепоръчително или повърхността трябва да бъде запазена, динамичното оптично проследяване напълно елиминира нуждата от таргети.

Огледални или тъмни повърхности - Полираният алуминий, анодираният метал и тъмните композитни материали причиняват грешки при заснемане със системи с червен лазер. Синята лазерна технология при около 450nm подобрява надеждността на прихващане върху тези повърхности, в повечето случаи без да е необходимо използването на матиращ спрей.

Ограничени пространства и дълбоки елементи - Вътрешни кухини, дълбоки отвори и геометрия с подрязвания (undercut), до които по-големите системи нямат достъп.

Ефективност на сканирането  - За големи компоненти динамичното проследяване премахва времето за подготовка и ви позволява да преминете директно към събиране на данни.

Преносимост и работа на терен Ако се налага да пренасяте оборудването до самия детайл — в производствено хале, при клиент или на място за поддръжка — компактният размер и транспортирането в един куфар са от съществено значение.

Правилният скенер за правилната работа

Трите нива за избор по-горе стесняват значително възможните опции. В повечето случаи остават два или три потенциални модела, след като преминете през точността, размера на детайла и средата.

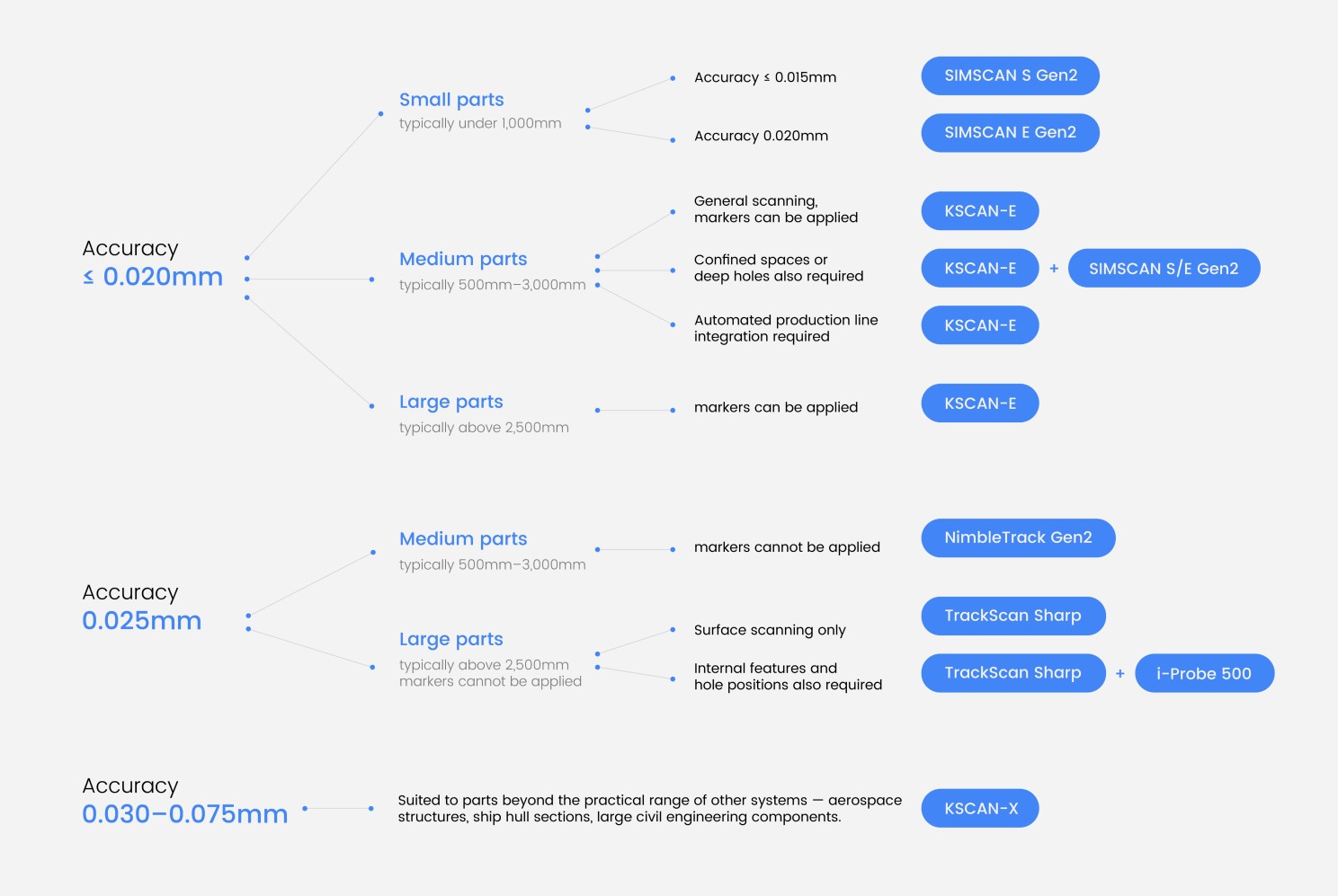

Схемата по-долу показва пълната логика в един изглед — следвайте пътя, който съответства на вашето приложение, за да стигнете до директна препоръка за продукт.

Точност на измерване, на която можете да се доверите — в световен мащаб

Калибрационната лаборатория на SCANOLOGY притежава акредитация CNAS ISO/IEC 17025. Всички скенери се тестват независимо съгласно ISO 10360-13:2021.

Акредитацията на метрологичните лаборатории функционира в рамките на глобално споразумение за взаимно признаване. Органът по акредитация се различава според държавата —

● Китай: CNAS (Китайска национална служба за акредитация на оценката на съответствието)

● САЩ: A2LA (Американска асоциация за акредитация на лаборатории)

●Обединеното кралство: UKAS (Служба за акредитация на Обединеното кралство)

● Германия: DAkkS (Германски орган за акредитация)

Всички тези органи са подписали Споразумението за взаимно признаване (MRA) на ILAC. На практика това означава, че лаборатория, акредитирана от CNAS, се признава за равностойна на такава, акредитирана от A2LA, UKAS или всеки друг подписал MRA на ILAC.

Данните за калибриране, веригата на проследимост и декларациите за неточност на измерванията, изготвени от лаборатория, акредитирана от CNAS, имат същия статут на международно ниво, както тези от всяка друга акредитирана лаборатория по света.

What ISO/IEC 17025 accreditation actually guarantees — regardless of which national body issues it — is this:

● Лабораторията е доказала техническа компетентност в конкретния си обхват на измерване

● Оборудването е калибрирано спрямо национални или международни измервателни стандарти

● Несигурността на измерването е количествено определена и документирана

● Процесите се подлагат редовно на независим одит от трета страна

Данните за точността в нашите технически спецификации са проследими до национални измервателни стандарти и са независимо проверени — същата гаранция, която бихте очаквали от всяка акредитирана лаборатория, навсякъде по света

Поискайте сертифицирани протоколи от изпитвания за конкретната конфигурация, която възнамерявате да внедрите.

Софтуер: Работният процес определя избора на хардуер

Скенерът заснема геометрията. Какво ще направите с тази геометрия зависи от софтуера.

3D софтуерът на SCANOLOGY предлага всеобхватни и мощни функции, включително 3D сканиране, 3D проверка, фотограметрия и други. Той дава възможност на инженерите да използват висококачествени 3D данни за научноизследователска и развойна дейност по продукти, препроектиране, 3D проверка, 3D визуализация, GD&T и създаване на цветни карти.

По време на сканирането 3D софтуерът може да предоставя обратна връзка в реално време, което улеснява интуитивното му използване. Облаците от точки, получени от софтуера, или 3D моделите, генерирани по-късно, могат безпроблемно да бъдат интегрирани в различни промишлени приложения, независимо дали става дума за проверка на първия екземпляр (FAI), контрол на качеството или обратно инженерство.

Разгледайте софтуера на SCANOLOGY →

Три сценария от реалния живот: Как да приложите това ръководство

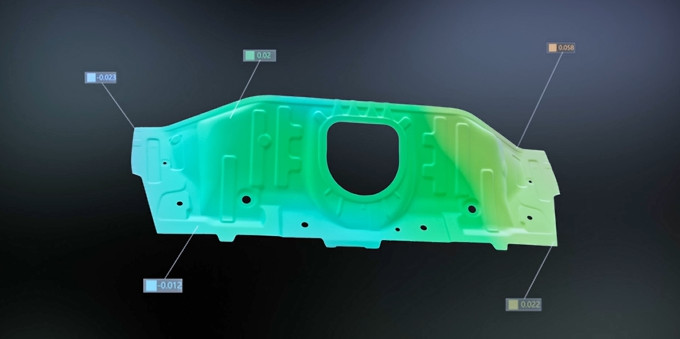

Пример 1: Автомобилна промишленост — Проверка на матрици за щамповане с точност ±0,02 мм

Производител на матрици за студено щамповане на каросерийни панели за автомобили трябваше да провери геометрията на матриците спрямо CAD-модела с допуск от ±0,02 мм — по сложни извити повърхности, включително панели от клас А.

Традиционният контрол с помощта на координатно-измервателна машина (CMM) отнемаше няколко часа за всяка матрица, предоставяше дискретни точкови данни със „слепи зони“ върху сложни повърхности и създаваше цикъл на изпитване с продължителност от поне една седмица на цикъл.

Характеристики

● Среден размер (1 000–2 000 мм), производствена среда.

● Топлоизолация от полиран алуминий — силно отразяващи повърхности.

● Изисква се качество на повърхността от клас А.

● Критичен допуск по контура от ±0,02 мм.

Нужди

❏ Висока точност (ниво А).

❏ Възможност за работа със син лазер върху отразяващи повърхности.

❏ Пълно покритие на цялата повърхност без „мъртви зони“.

❏ Извеждане на карта на отклоненията в цветовете за корекция въз основа на данни.

Препоръка: KSCAN-E или SIMSCAN S Gen2, с DefinSight за картографиране на отклоненията и изготвяне на доклади от проверките.

Защо:

Синята лазерна технология на KSCAN-E с дължина на вълната около 450 nm заснема полирани метални повърхности без прахово покритие, а точността ѝ от 0,020 мм отговаря на допустимото отклонение по контура от ±0,02 мм, изисквано за панели от клас А. Изходът под формата на облак от точки по цялата повърхност — вместо дискретно вземане на проби с координатно-мерна машина (CMM) — елиминира „слепите зони“ при сложна извита геометрия и се подава директно в картата на цветовите отклонения на DefinSight, като предоставя на инженерите ясна визуална диагноза къде и с колко матрицата се отклонява от CAD модела, преди да бъде изрязан какъвто и да е метал.

Резултат:

➔ Сканирането на цялата повърхност приключва за около 10 минути.

➔ Цикълът на изпитване на матриците беше съкратен от една седмица до един ден.

➔ Разходите за изпитателни материали са намалени с десетки хиляди RMB само за един проект.

Референтен случай: От една седмица до един ден: Как 3D-сканирането промени проверката на матриците в автомобилната промишленост

Случай 2: Аерокосмическа промишленост — проверка на големи детайли от композитни материали, без поставяне на маркери

Производител на композитни детайли, специализиран в производството на въздушно-космически възли, трябваше да провери голям композитен фланец с диаметър 2,5 метра.

Наличните измервателни инструменти не разполагаха с необходимия обхват и точност. Повърхността на детайла не позволяваше нанасянето на лепилни маркери, поради което проверката трябваше да се извърши на място в производствената зона, без да се прекъсва работният процес.

Характеристики

● Голяма детайл с размери над 2 000 мм, със сложна геометрия и вътрешни елементи.

● Поставянето на маркери не е разрешено.

● Необходима е проверка на място в производствената среда.

Нужди

❏ Сканиране без маркери в голям обем на измерване.

❏ Висока позиционна точност върху извити композитни повърхности.

❏ Работа на място, без да се премества детайлът.

❏ Достъп до вътрешни елементи за позициониране на отвори.

Препоръка: TrackScan Sharp-S с i-Probe 500.

Защо: С разстояние на проследяване от 8,5 м и обхват на високопрецизно измерване от 135 м³, TrackScan Sharp-S извършва пълно сканиране на детайла с едно единствено настройване, без да се налага препозициониране на тракера — и без никакви лепилни маркери. i-Probe 500 разширява обхвата до вътрешни елементи, като например референтни отвори, до които сканерът сам не може да достигне.

Резултат:

➔ Целият процес на измерване — включително настройката на оборудването, сканирането, измерването със сонда и проверката на данните — приключи за по-малко от един час.

➔ Намалени оперативни разходи и подобрено качество на производството.

Пример: Преобразуване на мащабните инспекции чрез 3D лазерно сканиране

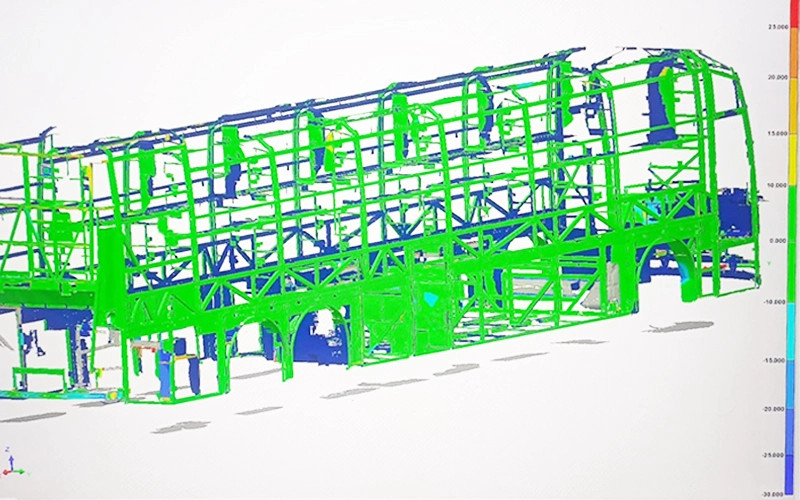

Случай 3: Проверка на шасито на обществено превозно средство

Характеристики

● Шаси за автобус с пълни размери, 15 000 мм × 2 500 мм × 3 400 мм

● Повърхности от различни материали, включително лъскави

● Традиционните проверки за качество са ограничени от сложността и мащаба на рамката

Нужди

❏ Висока точност без фотограметрия.

❏ Сканиране без маркери, за да се избегнат забавяния при подготовката на повърхността.

❏ Безжична работа в обширна зона на сканиране.

❏ Повторяем, основан на данни план за проверка, осигуряващ постоянство в производството.

Препоръка: NimbleTrack Gen2, с DefinSight за анализ на отклоненията и изготвяне на PIST отчети.

Защо: Въпреки че NimbleTrack е оптимизиран за средно големи детайли, неговата модулна архитектура с множество скенери и подходът със сегментирано сканиране го правят подходящ за по-големи конструкции, при които се изисква работа без фотограметрия. NimbleTrack поддържаше системна точност от 0,025 мм през цялото време. Данните от сканирането бяха съпоставени с оригиналния CAD модел, за да се извърши PIST (Points in Specific Tolerance) анализ.

Резултат:

➔ Беше въведен високоточен, изцяло цифров работен процес за проверка на цялата рама на автобуса.

➔ Подобрена последователност на производството чрез повтаряеми, основани на данни проверки на качеството.

➔ Намаляване на грешките, дължащи се на ръчна работа, чрез премахване на субективната оценка на всеки етап от проверката.

Референтен номер на случая: Безжично 3D сканиране за контрол на качеството на шасито на автобуса

Разгледайте пълната ни гама от професионални 3D цифрови решения.

Правилният въпрос, който трябва да зададем

Въпросът не е кой скенер има най-добрите технически характеристики. Въпросът е кой скенер е подходящ за вашия детайл, вашата работна среда, вашия работен процес и вашия екип.

● Какъв проблем се опитвам да реша?

● Какви ограничения определят това приложение?

Ако вашето приложение има ограничения, които стандартната платформа не покрива — необичайна геометрия, екстремни условия, интеграция със съществуваща автоматизация — за вземането на решение е полезно да проведете пряк разговор с инженер по приложения, който разбира както технологията, така и инженерния контекст, в който тя функционира. Това може да го направите в GreMa3D
